  • TS-S011022-134 Conector de pasador recto de paso de 2.54 mm con pestillo
  • TS-S011022-134 Conector de pasador recto de paso de 2.54 mm con pestillo
Conector de encabezado de pin

TS-S011022-134 Conector de pasador recto de paso de 2.54 mm con pestillo

Inquirir Descargar PDF
ANTERIOR:TS-S011133-134 Conector de pasador de ángulo recto de paso de 2.54 mm con pestilloSIGUIENTE:TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–16
Medidor de cable aplicable:  GTE #28 – #22
Espesor de PCB aplicable:  1.6 mm
Rango de temperatura:  -25°C a 85°C
Clasificación de voltaje:  250 V CA/CC
Calificación actual:  3A
Resistencia de contacto:  ≤ 0.02 Ω
Resistencia de aislamiento:  ≥ 1000 MΩ
Voltaje de resistencia:  1000V CA / 1 min
Polos Tipo Dimensiones mm
A B
2  XHB-2A 2.5  7.5
3  XHB-3A 5  10
4  XHB-4A 7.5  12.5
5  XHB-5A 10  15
6  XHB-6A   12.5  17.5
7  XHB-7A   15  20
8  XHB-8A   17.5  22.5
9  XHB-9A   20  25
10  XHB-10A   22.5  27.5
11  XHB-11A   25  30
12  XHB-12A   27.5  32.5

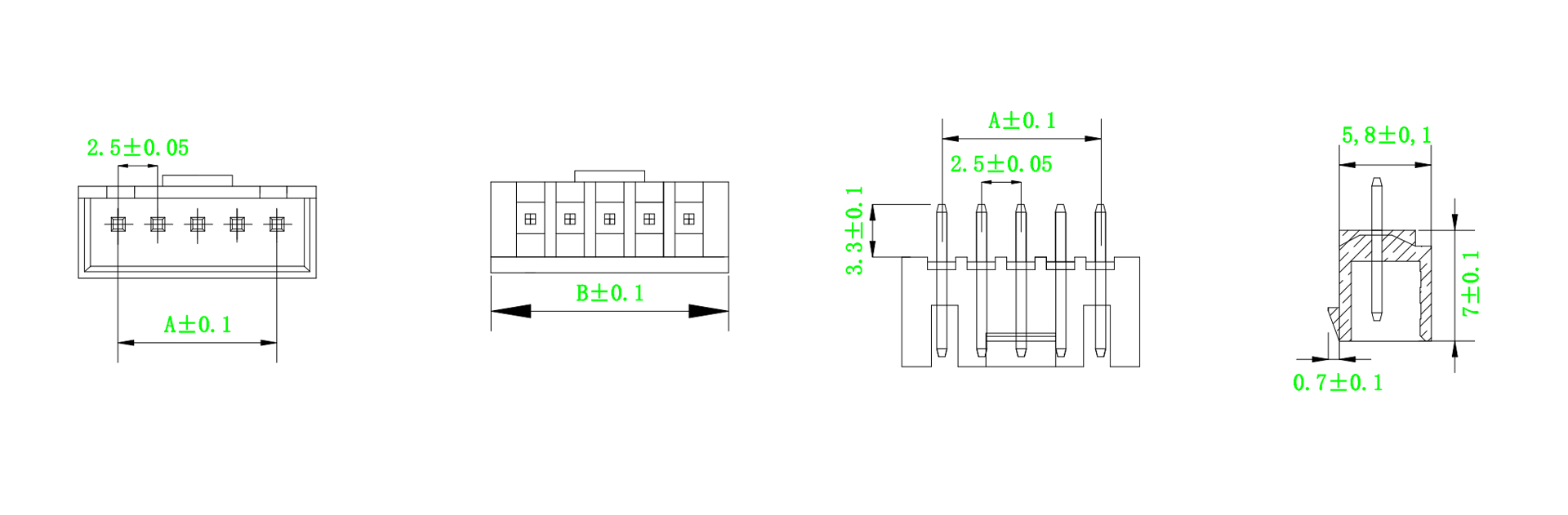

Dimensiones
