TS-S011133-134 Conector de pasador de ángulo recto de paso de 2.54 mm con pestillo

Inquirir Descargar PDF
ANTERIOR:TS-S011242-134 Conector de pasador de ángulo recto de paso de 2.0 mm con pestilloSIGUIENTE:TS-S011022-134 Conector de pasador recto de paso de 2.54 mm con pestillo
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–16
Medidor de cable aplicable:  GTE #28 – #22
Espesor de PCB aplicable:  1.6 mm
Rango de temperatura:  -25°C a 85°C
Clasificación de voltaje:  250 V CA/CC
Calificación actual:  3A
Resistencia de contacto:  ≤ 0.02 Ω
Resistencia de aislamiento:  ≥ 1000 MΩ
Voltaje de resistencia:  1000V CA / 1 min
Polos  Carcasa Dimensiones   mm
A B
2  XHB-2AW 2.50  7.50
3  XHB-3AW 5.00  10.00
4  XHB-4AW 7.50  12.50
5  XHB-5AW 10.00  15.00
6  XHB-6AW 12.50  17.50
7  XHB-7AW 15.00  20.00
8  XHB-8AW 17.50  22.50
9  XHB-9AW 20.00  25.00
10  XHB-10AW 22.50  27.50
11  XHB-11AW 25.00  30.00
12  XHB-12AW 27.50  32.50

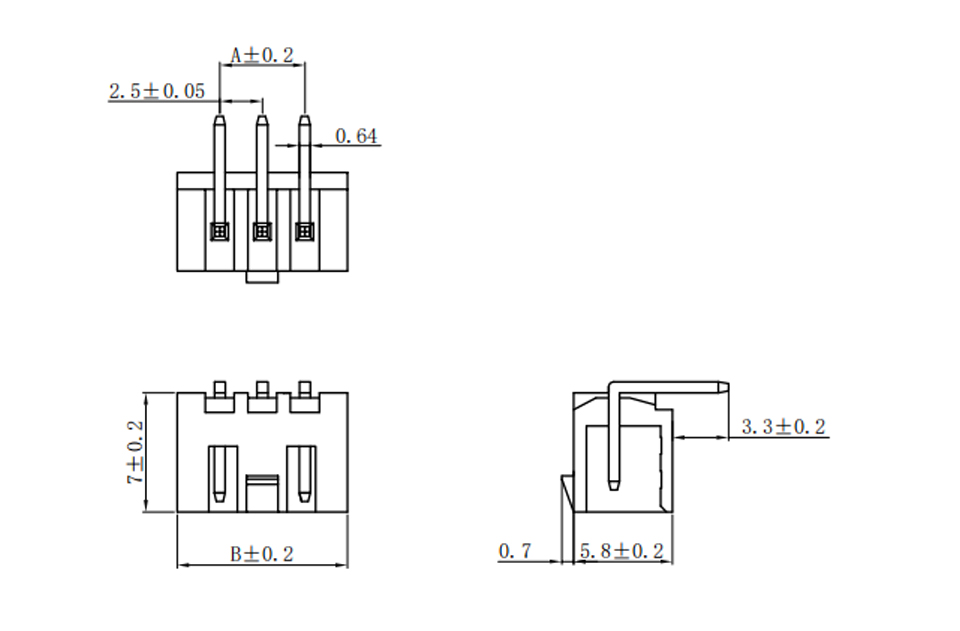

Dimensiones Diagrama de circuito

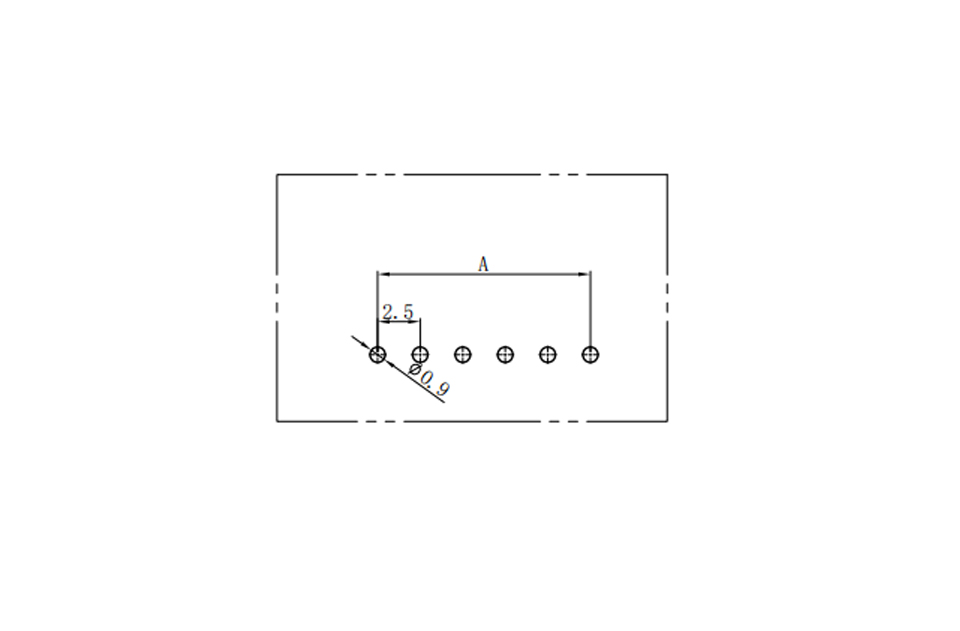

Diseño de PCB
