TS-Q002495-134 Conector de pasador de ángulo recto de paso de 1.25 mm

Inquirir Descargar PDF
ANTERIOR:TS-Q024140-0129 Conector de cabezal de pasador SMT ultrafino de ángulo recto de paso de 1.25 mmSIGUIENTE:TS-Q002494-134 Conector de pasador recto de paso de 1.25 mm
Parámetros técnicos Especificación Dibujos
Polos Tipo Dimensiones mm
A B
2  1.25-2 AW 1.25  4.35
3  1.25-3 AW 2.50  5.60
4  1.25-4AW 3.75  6.85
5  1.25-5 AW 5.00  8.10
6  1.25-6 AW 6.25  9.35
7  1.25-7AW 7.50  10.60
8  1.25-8 AW 8.75  11.85
9  1.25-9AW 10.00  13.10
10  1.25-10 AW 11.25  14.35
11  1.25-11AW 12.50  15.60
12  1.25-12AW 13.75  16.85
13  1.25-13AW 15.00  18.10
14  1.25-14AW 16.25  19.35
15  1.25-15AW 17.50  20.60
16  1.25-16AW 18.75  21.85
Numărul poluri:  2–16
Calibre de cable aplicable:  GTE 32–28
Espesor de PCB aplicable:  0.8 mm
Rango de temperatura:  -25°C a 85°C
Clasificación de voltaje:  125 V CA/CC
Calificación actual:  1 A
Resistencia de contacto:  <0.03Ω
Resistencia de aislamiento:  >1000 MΩ
Voltaje de resistencia:  250 V CA durante 1 minuto

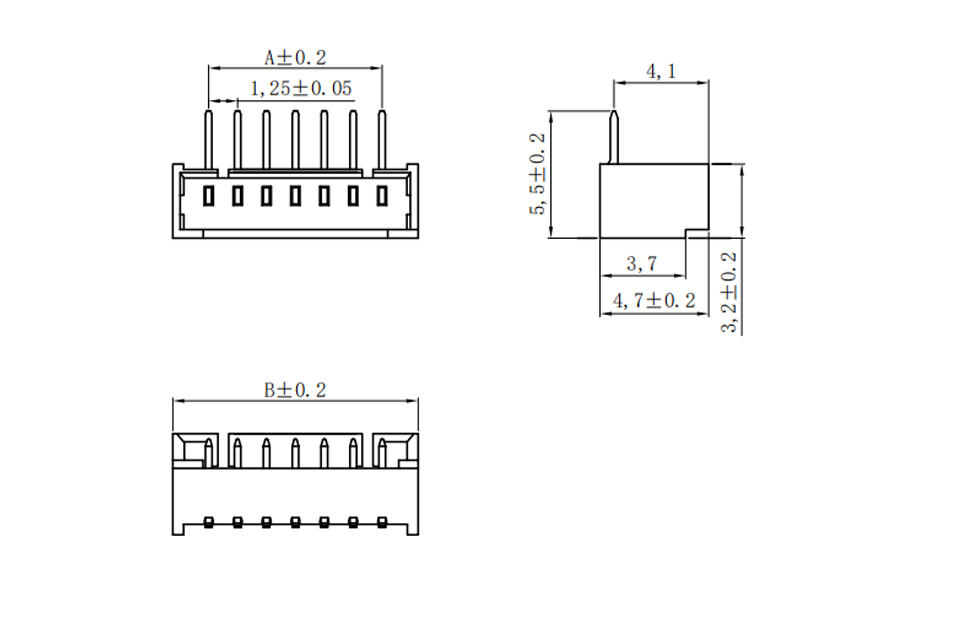

Dimensiones Diagrama de circuito

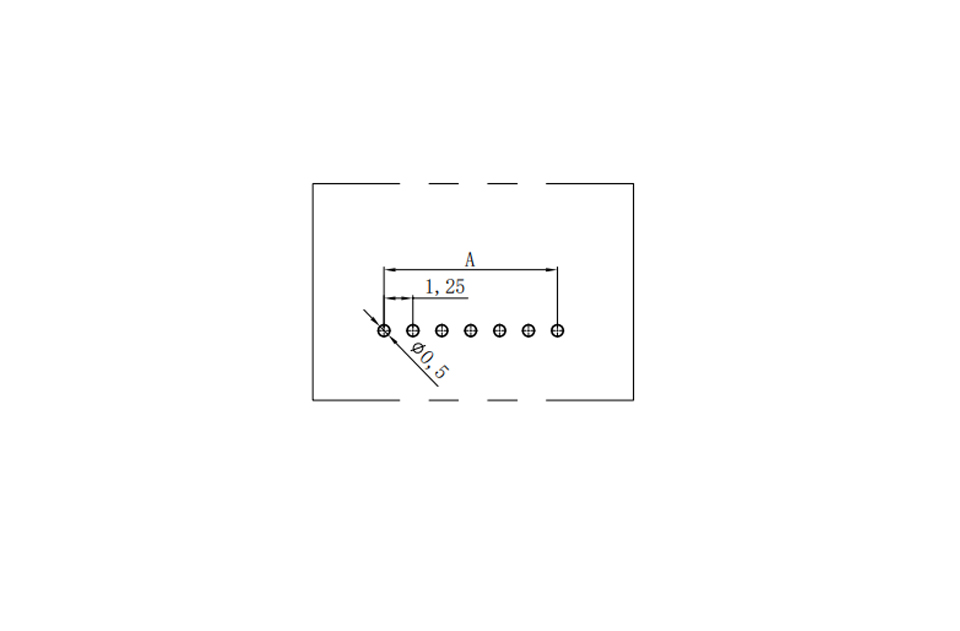

Diseño de PCB
