TS-Q002065-184 Conector de cabezal de pasador SMT vertical de paso de 1.25 mm

1. La superficie del producto debe estar limpia y libre de óxido, oxidación, grietas, defectos centrales, rebabas y otros daños mecánicos;
2. Material plástico: H-TEMP (plástico de alta temperatura)；Color: Natural.
3. Material metálico: latón estañado;

Inquirir Descargar PDF
ANTERIOR:TS-Q002078-184 Conector de cabezal de pasador SMT de ángulo recto de paso de 1.25 mmSIGUIENTE:TS-Q002046 Conector de cabezal de pasador SMT de ángulo recto de paso de 1.25 mm con pestillo
Parámetros técnicos Especificación Dibujos
PIN A B  C
02  1.25  7.25  3.05
03  2.50  8.50  4.30
04  3.75  9.75  5.55
05  5.00  11.00  6.80
06  6.25  12.25  8.05
07  7.50  13.50  9.30
08  8.75  14.75  10.55
09  10.00  16.00  11.80
10  11.25  17.25  13.05
11  12.50  18.50  14.30
12  13.75  19.75  15.55
13  15.00  21.00  16.80
14  16.25  22.25  18.05
15  17.50  23.50  19.30
16  18.75  24.75  20.55
Paso:  1.25 mm
Corriente nominal:  1A (CA/CC)
Voltaje nominal:  125 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Cables aplicables:  GTE #26 – #32
Espesor de PCB aplicable:  0.8 mm – 1.6 mm

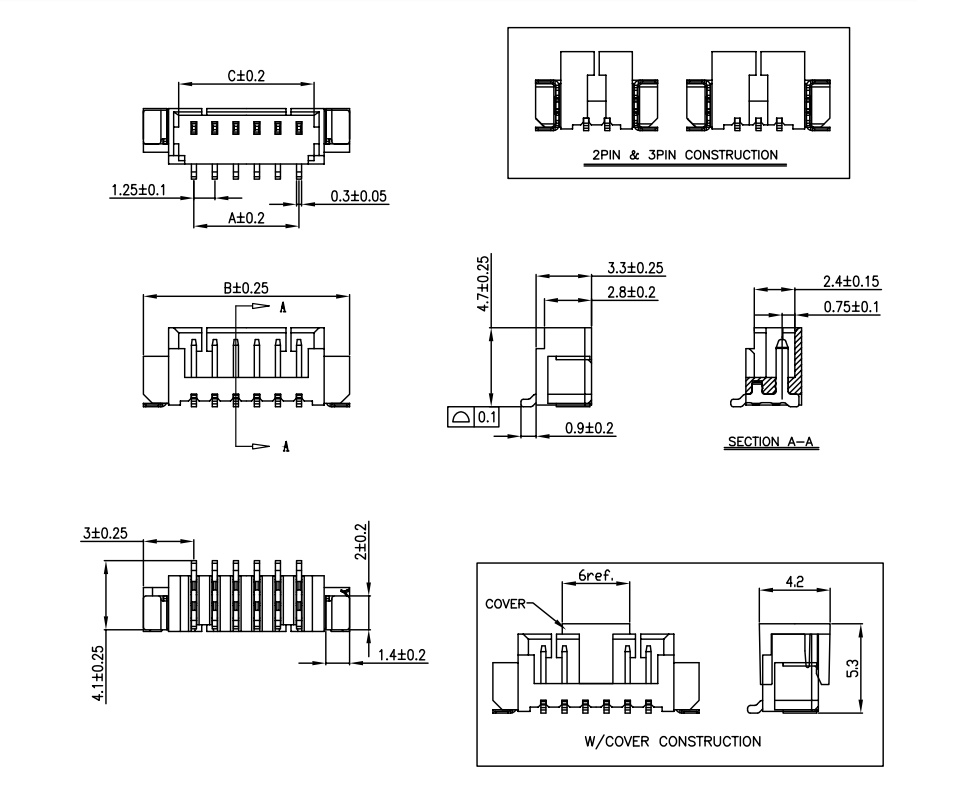

Dimensiones Diagrama de circuito

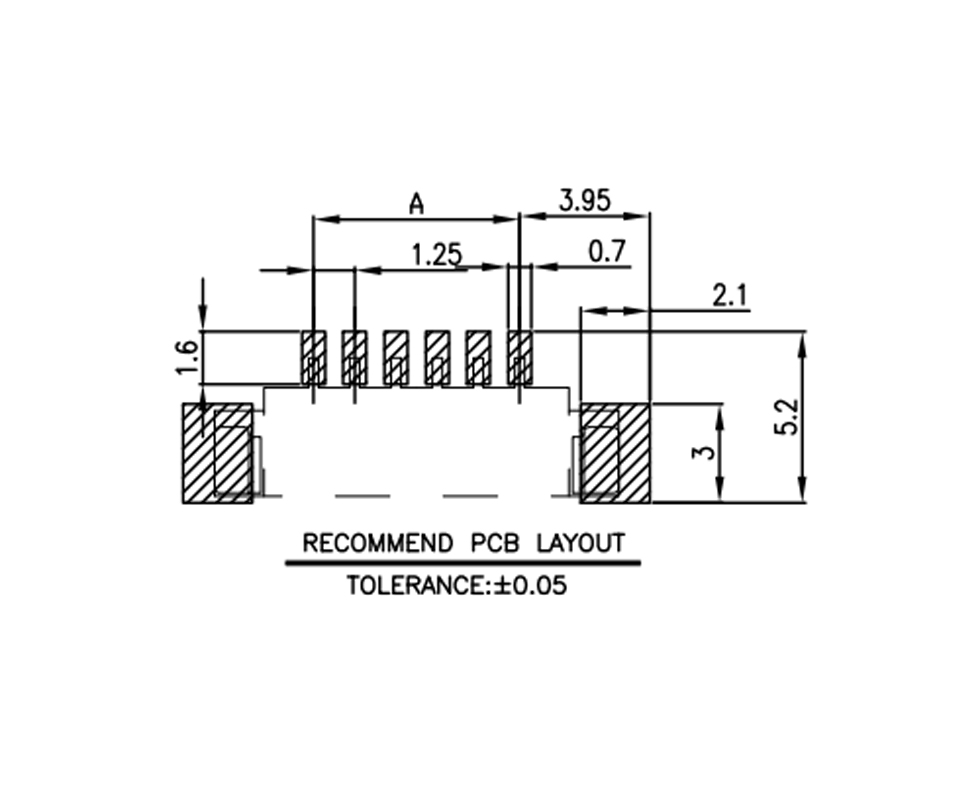

Diseño de PCB
