TS-Q002078-184 Conector de cabezal de pasador SMT de ángulo recto de paso de 1.25 mm

1. La superficie del producto debe estar limpia y libre de óxido, oxidación, grietas, defectos centrales, rebabas y otros daños mecánicos;
2. Material plástico: poliéster resistente a altas temperaturas; color: natural;
3. Material del pasador de contacto: latón, estañado;
4. Material del terminal de soldadura: Latón estañado.

Inquirir Descargar PDF
ANTERIOR:TS-Q002144 Conector de cabezal de pasador SMT vertical de paso de 1.25 mm con pestilloSIGUIENTE:TS-Q002065-184 Conector de cabezal de pasador SMT vertical de paso de 1.25 mm
Parámetros técnicos Especificación Dibujos
Número de núcleos A B C D
2  1.25  7.25  3.05  7.08
3  2.50  8.50  4.30  8.33
4  3.75  9.75  5.55  9.58
5  5.00  11.00  6.80  10.83
6  6.25  12.25  8.05  12.08
7  7.50  13.50  9.30  13.33
8  8.75  14.75  10.55  14.58
9  10.00  16.00  11.80  15.83
10  11.25  17.25  13.05  17.08
11  12.50  18.50  14.30  18.33
12  13.75  19.75  15.55  19.58
13  15.00  21.00  16.80  20.83
14  16.25  22.25  18.05  22.08
15  17.50  23.50  19.30  23.33
16  18.75  24.75  20.55  24.58
Paso:  1.25 mm
Corriente nominal:  1A (CA/CC)
Voltaje nominal:  125 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Cables aplicables:  GTE #26 – #32
Espesor de PCB aplicable:  0.8 mm – 1.6 mm

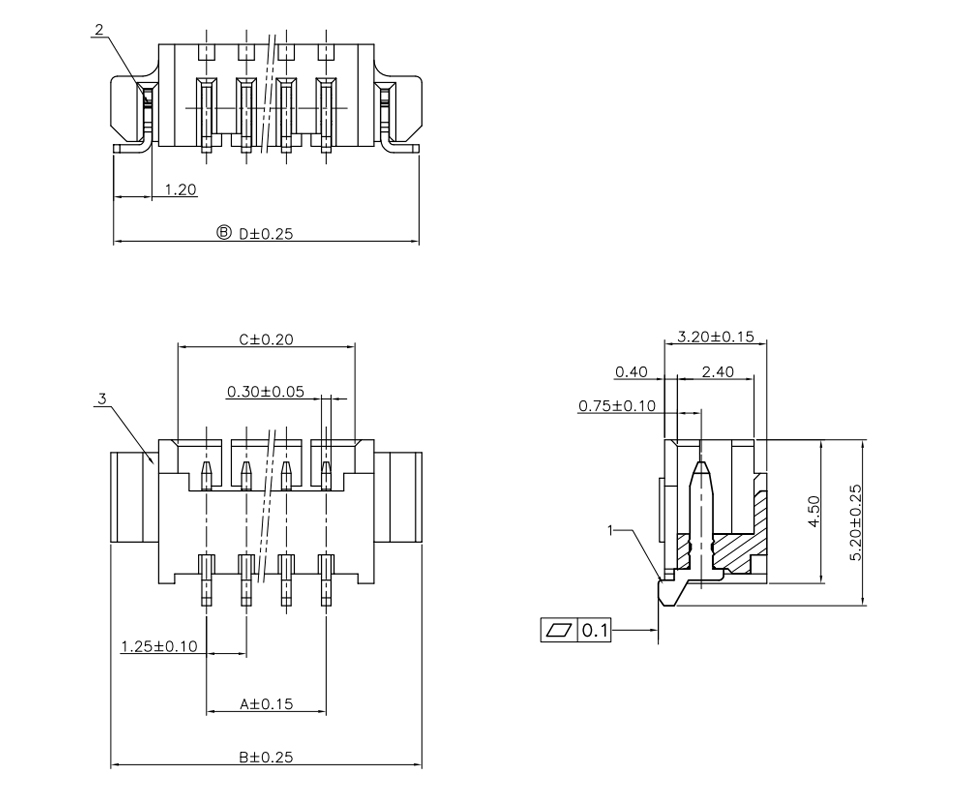

Dimensiones Diagrama de circuito

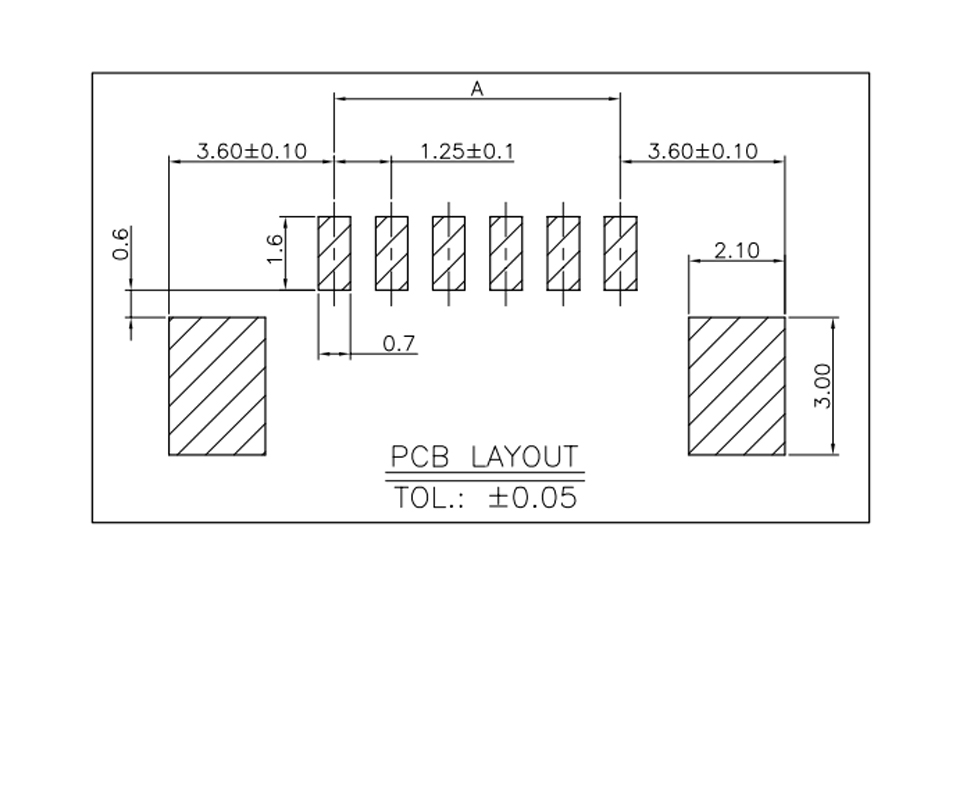

Diseño de PCB
