Inicio · Productos · Conector de encabezado de pin · TS-Q002492-184 Conector de cabezal de pasador SMT vertical de paso de 0.8 mm
  • TS-Q002492-184 Conector de cabezal de pasador SMT vertical de paso de 0.8 mm
  • TS-Q002492-184 Conector de cabezal de pasador SMT vertical de paso de 0.8 mm
Conector de encabezado de pin

TS-Q002492-184 Conector de cabezal de pasador SMT vertical de paso de 0.8 mm

1. Superficie del conector limpia, sin óxido, óxido, grietas, núcleos faltantes, rebabas y otros daños a la maquinaria.
2. Vivienda: LCP, Color: Natural.
3. Contactos: Estañado de bronce fosforado.
4. Clavo de montaje: revestimiento de estaño de bronce fosforado.

Inquirir Descargar PDF
ANTERIOR:TS-Q002493-184 Conector de cabezal de pasador SMT de ángulo recto de paso de 0.8 mmSIGUIENTE:TS-Q004001 Conector de cabezal de pasador SMT vertical de paso de 1.0 mm

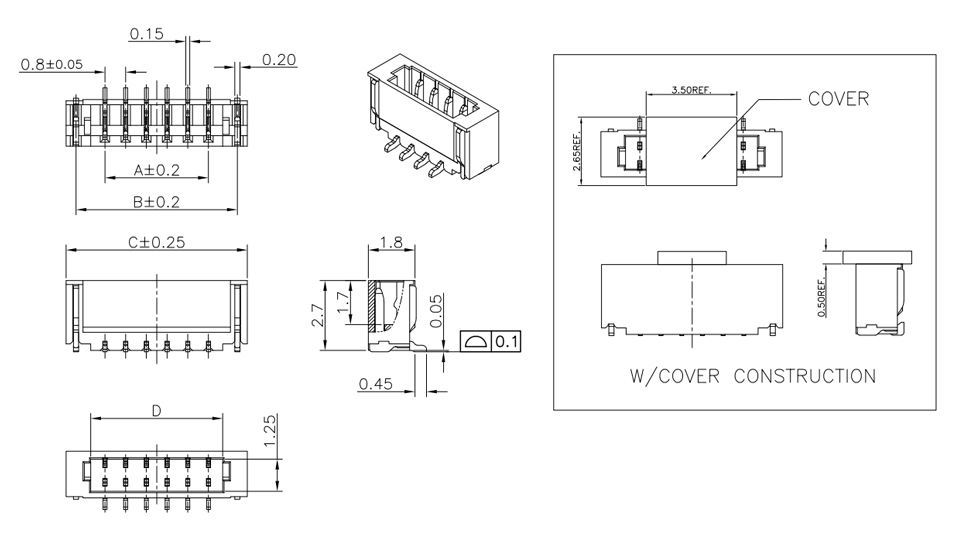

Parámetros técnicos Especificación Dibujos
Número de contactos DIMA DIMB DIMC DIMD
2  0.8  3.04  3.8  1.9
3  1.6  3.84  4.6  2.7
4  2.4  4.64  5.4  3.5
5  3.2  5.44  6.2  4.3
6  4.0  6.24  7.0  5.1
7  4.8  7.04  7.8  5.9
8  5.6  7.84  8.6  6.7
9  6.4  8.64  9.4  7.5
10  7.2  9.44  10.2  8.3
11  8.0  10.24  11.0  9.1
12  8.8  11.04  11.8  9.9
13  9.6  11.84  12.6  10.7
14  10.4  12.64  13.4  11.5
15  11.2  13.44 horas  14.2  12.3
16  12.0  14.24 horas  15.0  13.1
17  12.8  15.04  15.8  13.9
18  13.6  15.84  16.6  14.7
19  14.4  16.64  17.4  15.5
20  15.2  17.44 horas  18.2  16.3
Paso:  0.8 mm
Corriente nominal:  0.7 A (CA/CC)
Voltaje nominal:  30 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Medidor de cable aplicable:  GTE #36
Espesor de PCB aplicable:  0.8 mm
Dimensiones Diagrama de circuito

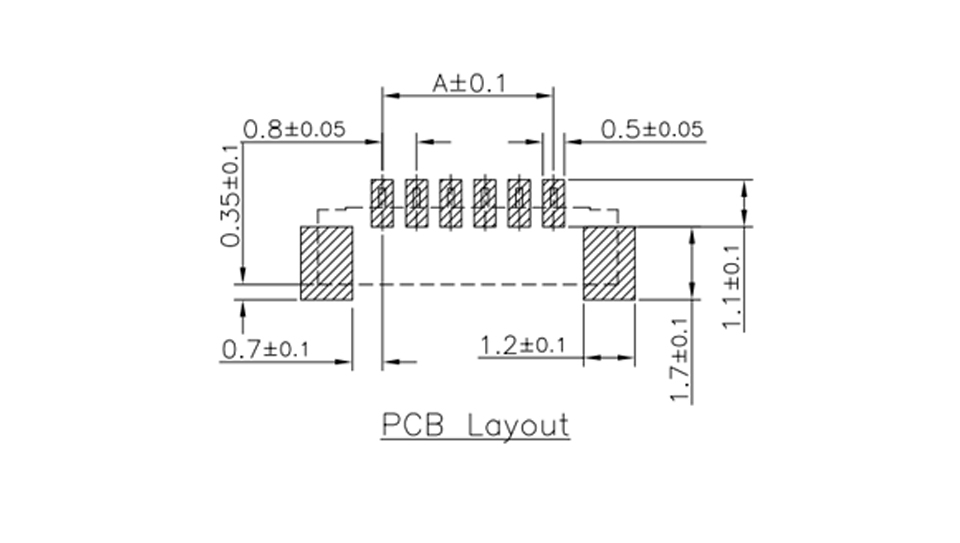

Diseño de PCB
