TS-Q002046 Conector de cabezal de pasador SMT de ángulo recto de paso de 1.25 mm con pestillo

1. La superficie plástica debe ser lisa y libre de rebabas, encogimientos visibles, defectos, grietas, etc.;
2. Rango de temperatura: -25°C a +85°C;
3. Corriente nominal: 15 V CA/CC (equivalente);
4. Resistencia de contacto: <200 mΩ;
5. Resistencia de aislamiento: ≥100 MΩ;
6. Resiste voltaje: 500 V CA durante 1 minuto.

Inquirir Descargar PDF
ANTERIOR:TS-Q002065-184 Conector de cabezal de pasador SMT vertical de paso de 1.25 mmSIGUIENTE:TS-Q002493-184 Conector de cabezal de pasador SMT de ángulo recto de paso de 0.8 mm
Parámetros técnicos Especificación Dibujos
1.25 Montaje en superficie horizontal A B C
1.25WT-2P 1.25  4.90  5.75
1.25WT-3P 2.50  6.15  7.00
1.25WT-4P 3.75  7.40  8.25
1.25WT-5P 5.00  8.65  9.50
1.25WT-6P 6.25  9.90  10.75
1.25WT-7P 7.50  11.15  12.00
1.25WT-8P 8.75  12.40  13.25
1.25WT-9P 10.00  13.65  14.50 horas
1.25WT-10P 11.25  14.90 horas  15.75

1. La superficie plástica debe ser lisa, libre de rebabas, encogimientos evidentes, defectos, grietas, etc.
2. Rango de temperatura: -25℃ a +85℃;
3. Corriente nominal: 15 V CA CC (equivalente);
4. Resistencia de contacto: ≤200 miliohmios;
5. Resistencia de aislamiento: ≥100 megaohmios;
6. Tensión soportada: 500V, AC/minuto.

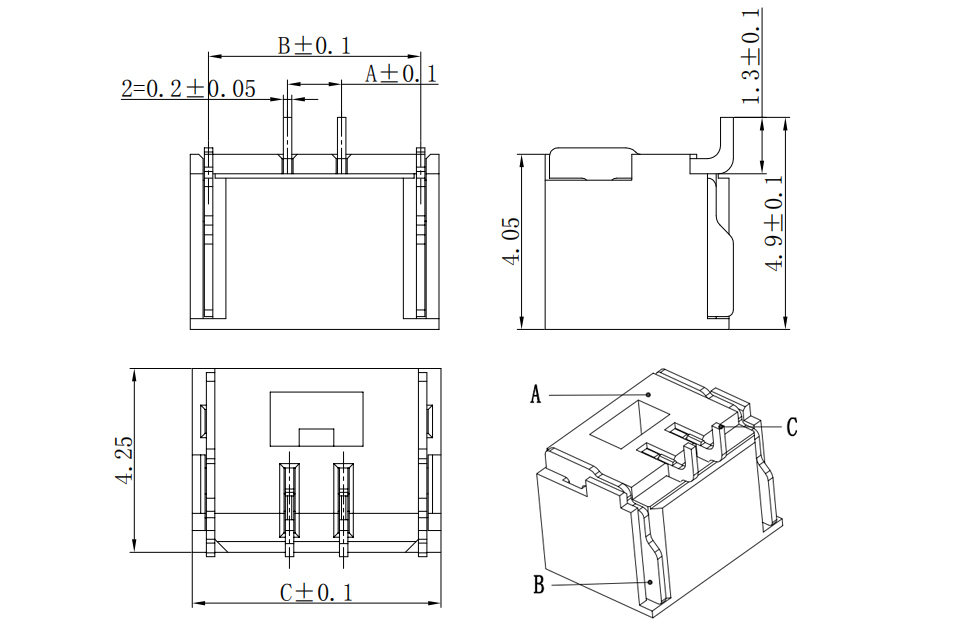

Dimensiones Diagrama de circuito

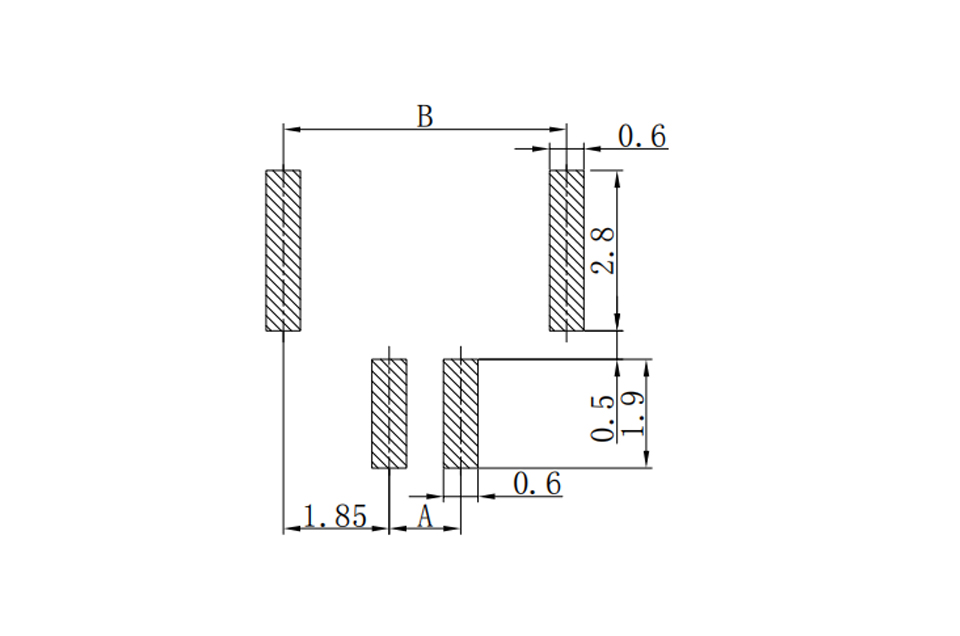

Diseño de PCB
