Inicio · Productos · Conector de encabezado de pin · TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm
  • TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm
  • TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm
Conector de encabezado de pin

TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm

Inquirir Descargar PDF
ANTERIOR:TS-S011022-134 Conector de pasador recto de paso de 2.54 mm con pestilloSIGUIENTE:TS-Q002496-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm con pestillo
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Paso:  2.5 mm
Corriente nominal:  3A (CA/CC)
Voltaje nominal:  250 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Medidor de cable aplicable:  GTE #22 – #30
Espesor de PCB aplicable:  1.6 mm
No.of
Contactos		 Dimensión
 F B C
2  2.5  9.9  5.9
3  5.0  12.4  8.4
4TO  7.5  14.9  10.9
5TO  10.0  17.4  13.4
6  12.5  19.9  15.9
7MO  15.0  22.4  18.4
8o  17.5  24.9  20.9
9o  20.0  27.4  23.4
10  22.5  29.9  25.9
11  25.0  32.4  28.4
12  27.5  34.9  30.9
13  30.0  37.4  33.4
14  32.5  39.9  35.9
15  35.0  42.4  38.4
16  37.5  44.9  40.9

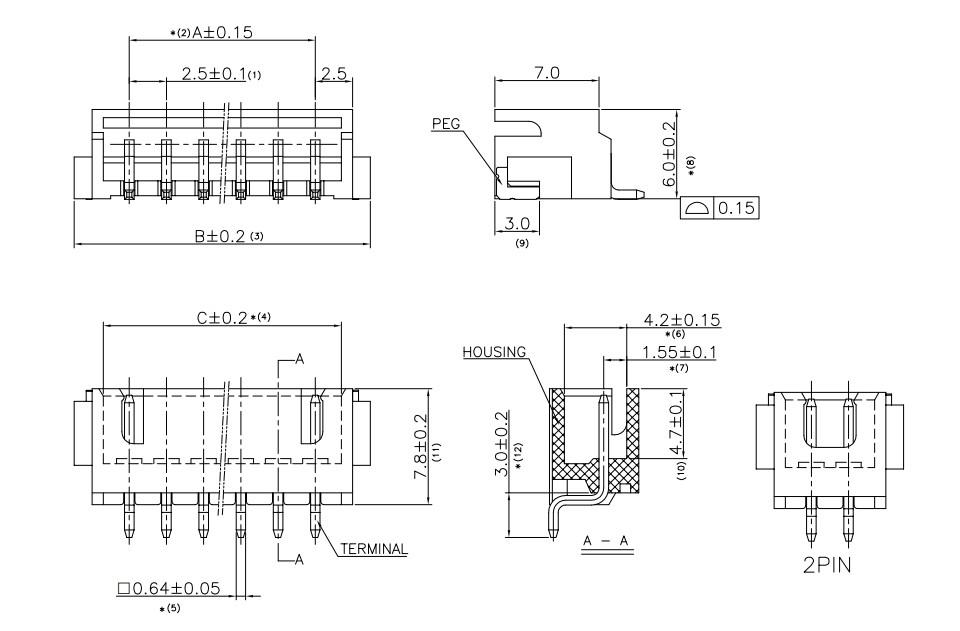

Dimensiones Diagrama de circuito

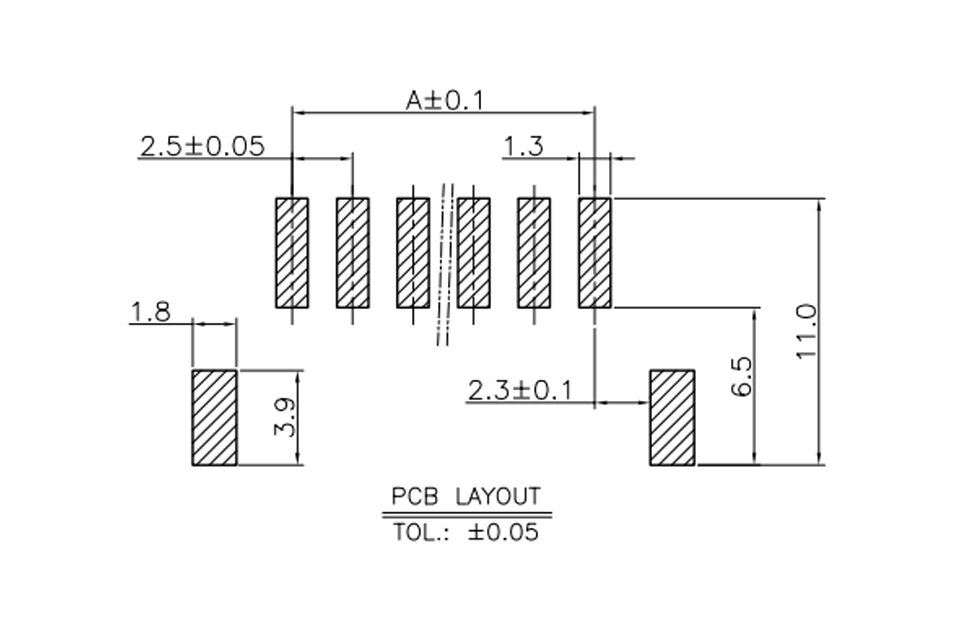

Diseño de PCB
