Inicio · Productos · Conector de encabezado de pin · TS-Q024140-0129 Conector de cabezal de pasador SMT ultrafino de ángulo recto de paso de 1.25 mm
  • TS-Q024140-0129 Conector de cabezal de pasador SMT ultrafino de ángulo recto de paso de 1.25 mm
  • TS-Q024140-0129 Conector de cabezal de pasador SMT ultrafino de ángulo recto de paso de 1.25 mm
Conector de encabezado de pin

TS-Q024140-0129 Conector de cabezal de pasador SMT ultrafino de ángulo recto de paso de 1.25 mm

Inquirir Descargar PDF
ANTERIOR:TS-Q002013-184 Encabezado de pasador SMT de ángulo recto con paso de 1.5 mmSIGUIENTE:TS-Q002495-134 Conector de pasador de ángulo recto de paso de 1.25 mm
Parámetros técnicos Especificación Dibujos
CKT DIM A DIM B DIM C DIM D
2  1.25  3.87  7.60  0.00
3  2.50  5.12  8.85  0.00
4  3.75  6.37  10.10  2.50
5  5.00  7.62  11.35  3.75
6  6.25  8.87  12.60  5.00
7  7.50  10.12  13.85  6.25
8  8.75  11.37  15.10  7.50
9  10.00  12.62  16.35  8.75
10  11.25  13.87  17.60  10.00
11  12.50  15.12  18.85  11.25
12  13.75  16.37  20.10  12.50
13  15.00  17.62  21.35  13.75
14  16.25  18.87  22.60  15.00
15  17.50  20.12  23.85  16.25
16  18.75  21.37  25.10  17.50
17  20.00  22.62  26.35  18.75
18  21.25  23.87  27.60  20.00
19  22.50  25.12  28.85  21.25
20  23.75  26.37  30.10  22.50
1. La superficie de los componentes plásticos deberá ser lisa, libre de rebabas y sin encogimientos visibles, defectos, grietas o imperfecciones similares.
2. Rango de temperatura:  -40°C a 85°C.
3. Voltaje nominal:  125 V (CA/CC).
4. Resistencia de contacto:  <0.02 Ω.
5. Resistencia de aislamiento:  >100 MΩ.
6. Corriente nominal: Tipos de cables aplicables:
a. AWG #28: 2.5 A (por pin)
b. AWG #30: 1.0 A (por pin)
c. AWG #32: 0.8 A (por pin)

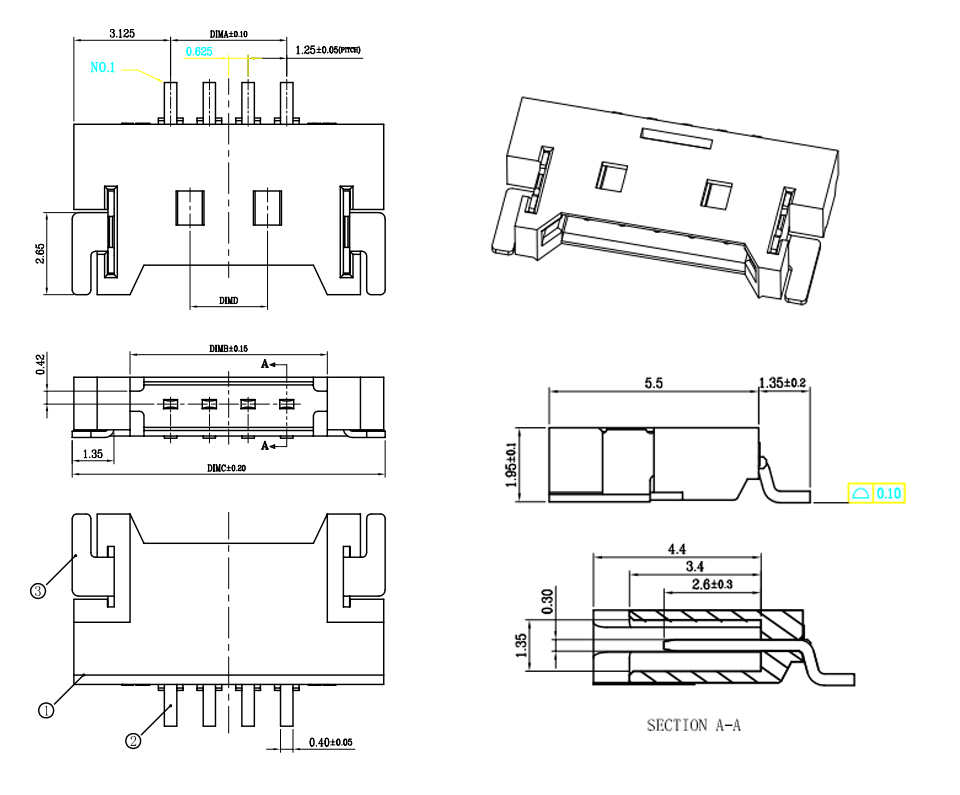

Dimensiones Diagrama de circuito

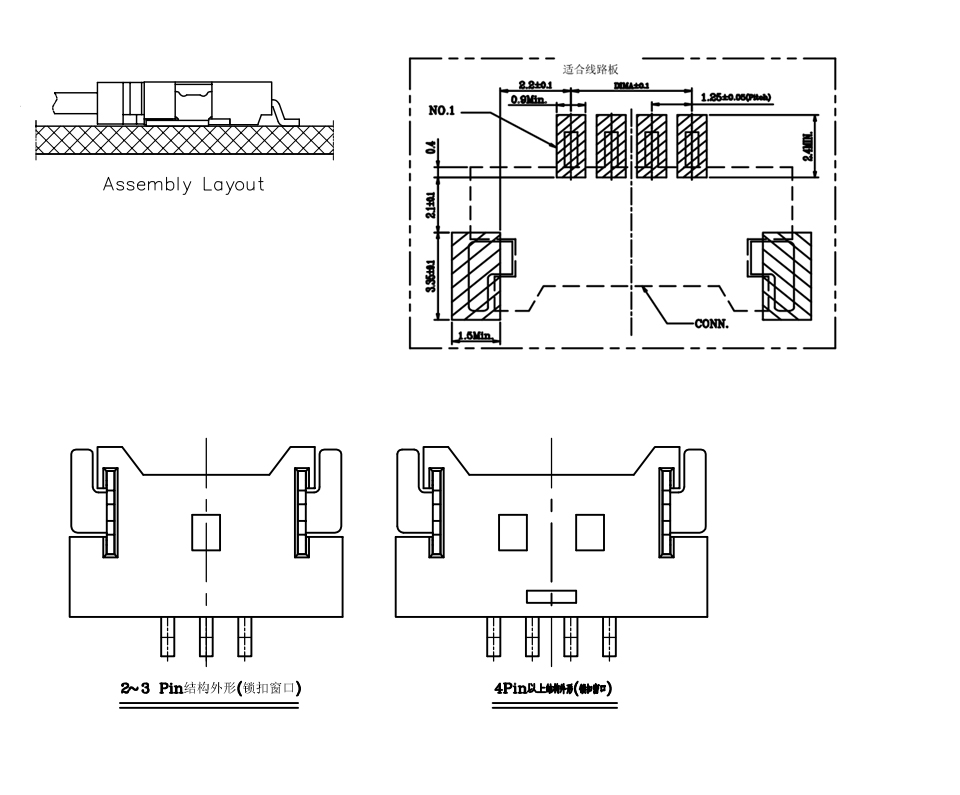

Diseño de PCB
