Inicio · Productos · Conector de encabezado de pin · TS-Q002496-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm con pestillo
  • TS-Q002496-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm con pestillo
  • TS-Q002496-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm con pestillo
Conector de encabezado de pin

TS-Q002496-184 Cabezal de pasador SMT horizontal de paso de 2.54 mm con pestillo

Inquirir Descargar PDF
ANTERIOR:TS-Q007001-184 Cabezal de pasador SMT horizontal de paso de 2.54 mmSIGUIENTE:TS-Q002169-184 Cabezal de pasador SMT vertical de paso de 2.54 mm
Parámetros técnicos Especificación Dibujos
Paso: 2.5 mm
Corriente nominal:  3A CA،CC
Tensión nominal:  250 V CA،CC
Rango de temperatura:  -25°Cto +85°C
Cables aplicables:  AWG22#~30#
Espesor de placa de PC aplicable:  1.6 mm
No.of
Contactos		 Dimensión
 F B C
2  2.5  9.9  5.9
3  5.0  12.4  8.4
4TO  7.5  14.9  10.9
5TO  10.0  17.4  13.4
6  12.5  19.9  15.9
7MO  15.0  22.4  18.4
8o  17.5  24.9  20.9
9o  20.0  27.4  23.4
10  22.5  29.9  25.9
11  25.0  32.4  28.4
12  27.5  34.9  30.9
13  30.0  37.4  33.4
14  32.5  39.9  35.9
15  35.0  42.4  38.4
16  37.5  44.9  40.9

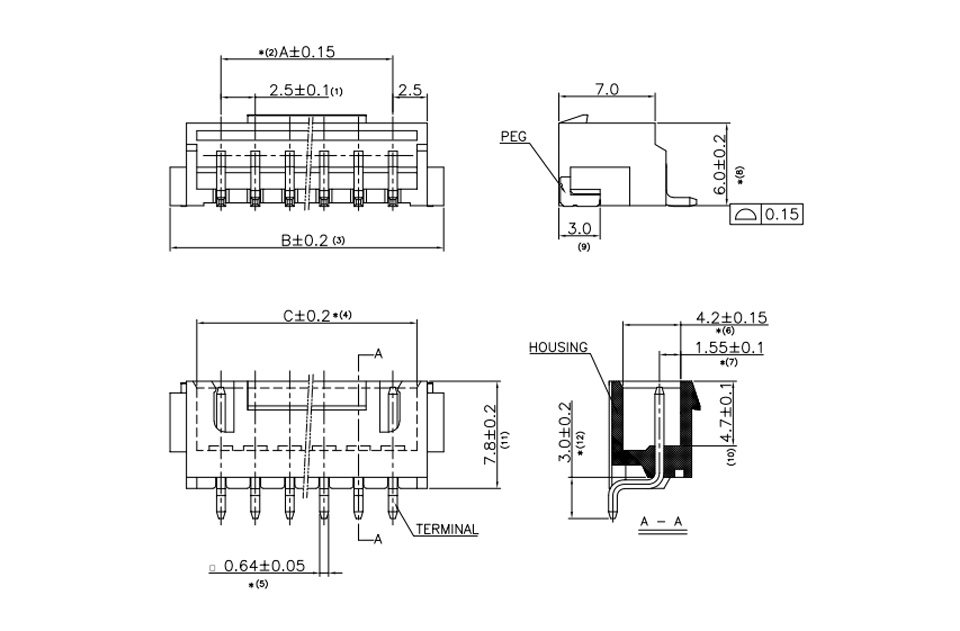

Dimensiones Diagrama de circuito

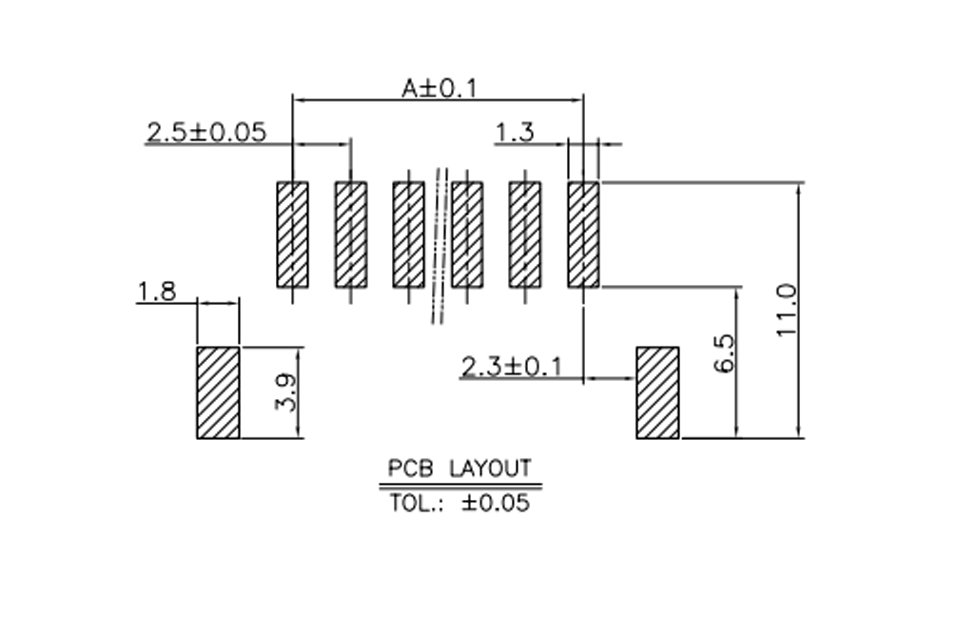

Diseño de PCB
