Conector de cabezal SMT vertical de paso de 3.96 mm TS-Q002497-282 VH

Inquirir Descargar PDF
ANTERIOR:Conector de cabezal SMT horizontal de paso de 3.96 mm TS-Q002498-282 VHSIGUIENTE:CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mm
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Calificación actual:  7A CA, CC
Clasificación de voltaje:  250 V CA, CC
Rango de Temperatura:  -25℃~+85℃
Resistencia de contacto:  20 mΩ máx
Resistencia de aislamiento:  1000M Ω Mínimo
Rigidez dieléctrica:  1500 V CA/minuto
Material: Oblea PA9T, UL94V-0
PIN: Latón estañado
Terminal de soldadura: Latón estañado
PIN Dimensiones (mm)
A B Cine
-02AB 3.96  8.68  11.88
-03AB 7.92  12.64  15.84
-04AB 11.88  16.60  19.80
-05AB 15.84  20.56  23.76
-06AB 19.80  24.52  27.72
-07AB 23.76  28.48  31.68
-08AB 27.72  32.44  35.64
-09AB 31.68  36.40  39.60
-10AB 35.64  40.36  43.56
-11AB 39.60  44.32  47.52
-12AB 43.56  48.28  51.48

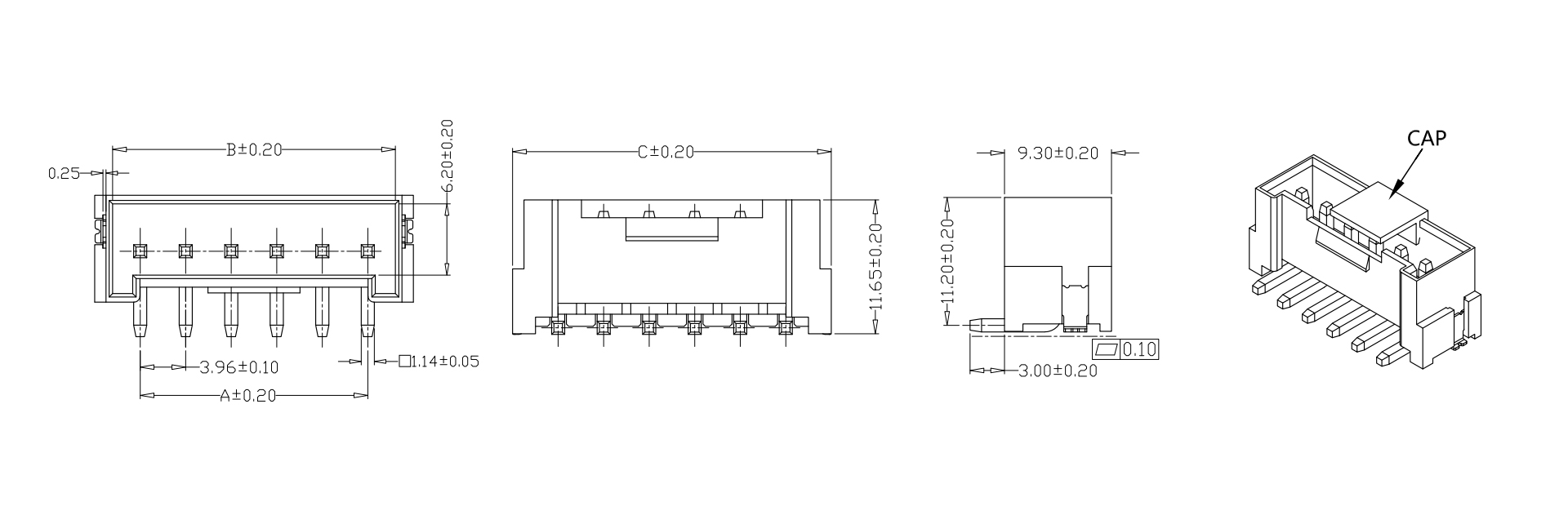

Dimensiones
