Inicio · Productos · Conector de encabezado de pin · CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mm
  • CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mm
  • CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mm
Conector de encabezado de pin

CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mm

Inquirir Descargar PDF
ANTERIOR:Conector de cabezal SMT vertical de paso de 3.96 mm TS-Q002497-282 VHSIGUIENTE:CO-A005011-184 Cabezal de pasador SMT vertical de paso de 2.54 mm con pestillo
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–20
Medidor de cable aplicable:  GTE #28 – #22
Espesor de PCB aplicable:  1.6 mm
Rango de temperatura:  -25°C a +85°C
Clasificación de voltaje:  250 V CA/CC
Calificación actual:  3A
Resistencia de contacto:  ≤ 0.02 Ω
Resistencia de aislamiento:  ≥ 1000 MΩ
Voltaje de resistencia:  1000V CA / 1 min
Material:
Oblea:  Nylon PA66 UL94V-2(0)
Polos Tipo Dimensiones  mm
A B
2  XH-2A 2.5  7.5
3  XH-3A 5  10
4  XH-4A 7.5  12.5
5  XH-5A 10  15
6  XH-6A   12.5  17.5
7  XH-7A   15  20
8  XH-8A   17.5  22.5
9  XH-9A   20  25
10  XH-10A   22.5  27.5
11  XH-11A   25  30
12  XH-12A   27.5  32.5

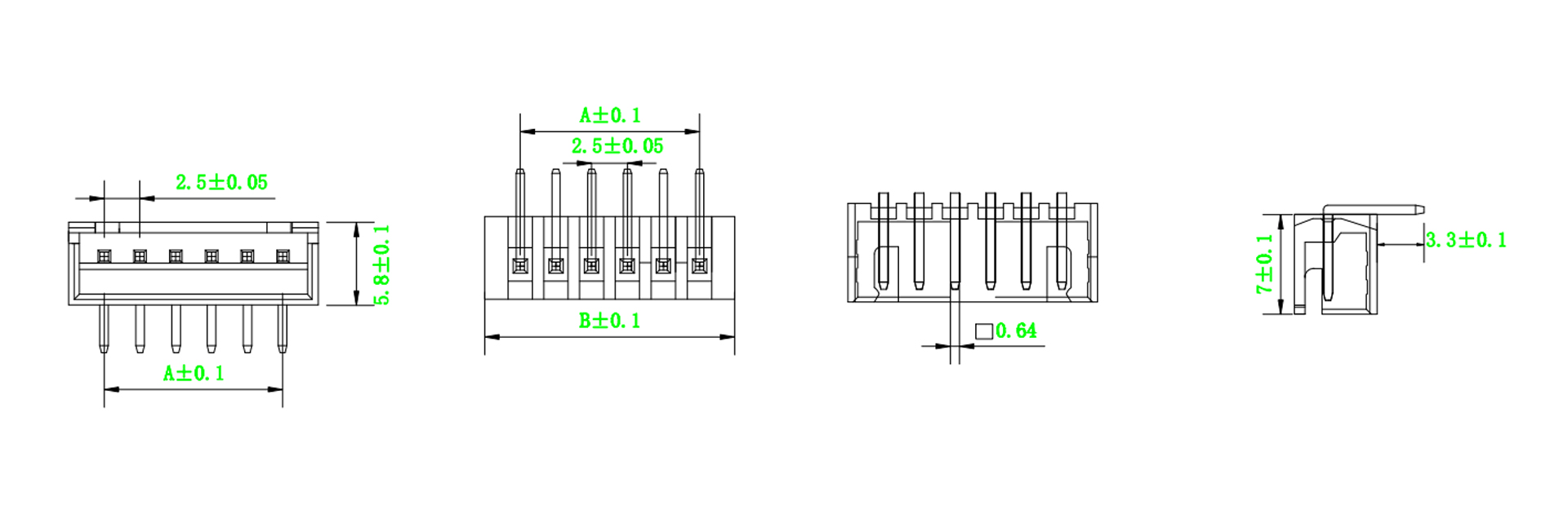

Dimensiones
