  • Conector de cabezal SMT horizontal de paso de 3.96 mm TS-Q002498-282 VH
  • Conector de cabezal SMT horizontal de paso de 3.96 mm TS-Q002498-282 VH
Conector de encabezado de pin

Conector de cabezal SMT horizontal de paso de 3.96 mm TS-Q002498-282 VH

Inquirir Descargar PDF
ANTERIOR:TS-S011152-134 VH Conector de pasador recto de paso de 3.96 mmSIGUIENTE:Conector de cabezal SMT vertical de paso de 3.96 mm TS-Q002497-282 VH
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Calificación actual:  7A CA, CC
Clasificación de voltaje:  250 V CA, CC
TemperatuerRange:  -25℃~+85℃
Resistencia de contacto:  20 mΩ máx
Resistencia de aislamiento:  1000M Ω Mínimo
Resistiendo a Voltang:  1500 V CA/minuto
Material: Oblea PA9T, UL94V-0
PIN Latón Estañado
Soldadura tad Latón Estañado
PIN Dimensiones (mm)
A B C
-02AWB 3.96  8.68  11.88
-03AWB 7.92  12.64  15.84
-04AWB 11.88  16.60  19.80
-05AWB 15.84  20.56  23.76
-06AWB 19.80  24.52  27.72
-07AWB 23.76  28.48  31.68
-08AWB 27.72  32.44  35.64
-09AWB 31.68  36.40  39.60
-10AWB 35.64  40.36  43.56
-11AWB 39.60  44.32  47.52
-12AWB 43.56  48.28  51.48

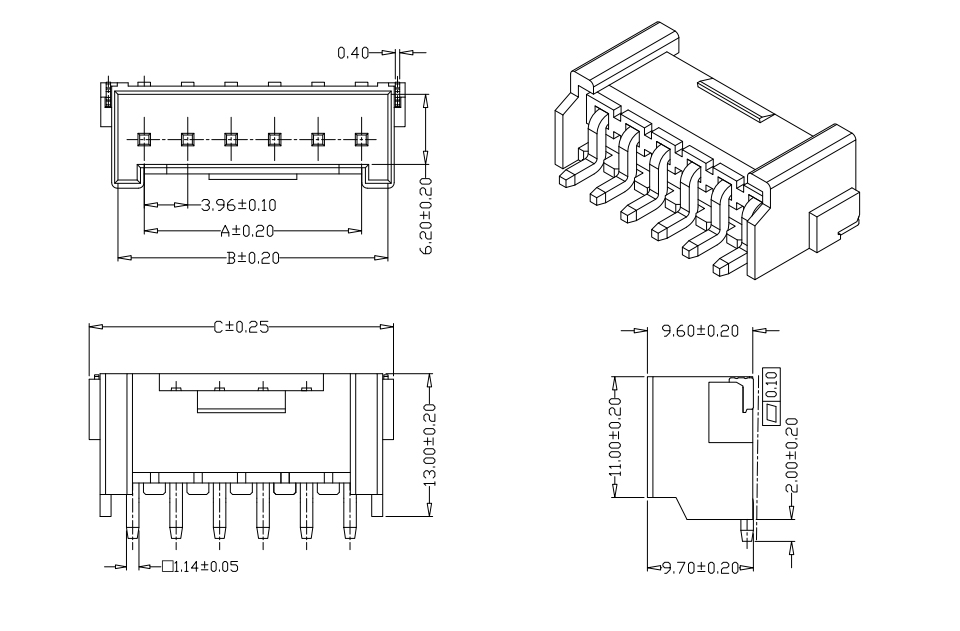

Dimensiones Diagrama de circuito

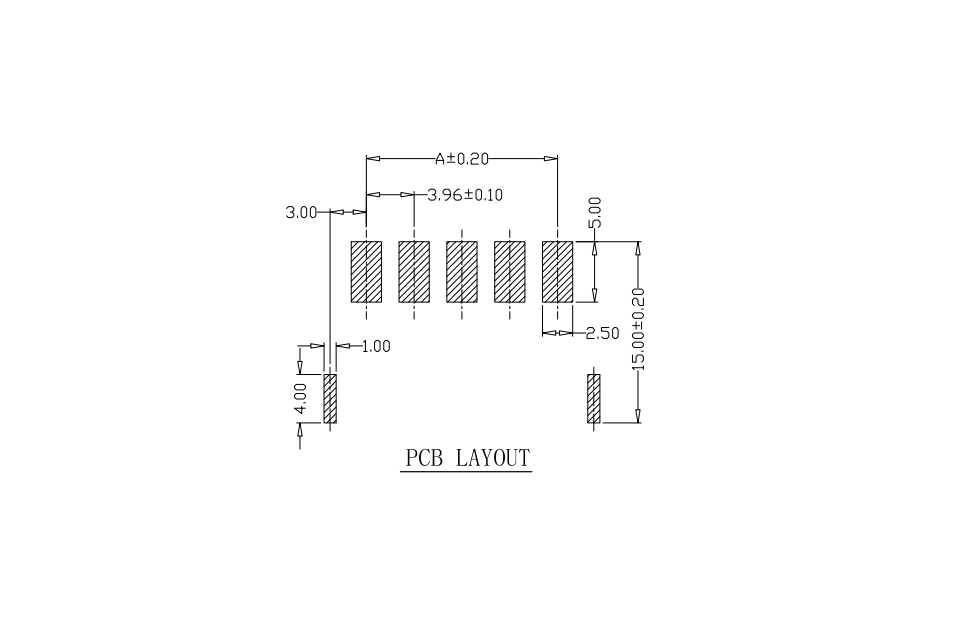

Diseño de PCB
