Inicio · Productos · Conector de encabezado de pin · TS-Q002147-184 Cabezal de pasador SMT vertical de paso de 2.0 mm con pestillo
  • TS-Q002147-184 Cabezal de pasador SMT vertical de paso de 2.0 mm con pestillo
  • TS-Q002147-184 Cabezal de pasador SMT vertical de paso de 2.0 mm con pestillo
Conector de encabezado de pin

TS-Q002147-184 Cabezal de pasador SMT vertical de paso de 2.0 mm con pestillo

1.La superficie del producto debe estar limpia y libre de óxido, oxidación, grietas, defectos centrales, rebabas y otros daños mecánicos;
2. Material plástico: resina resistente a altas temperaturas; Color: natural;
3. Material del pasador: latón estañado;
4. Material de la lengüeta de soldadura: latón estañado.

Inquirir Descargar PDF
ANTERIOR:TS-Q002154-184 Cabezal de pasador SMT de ángulo recto con paso de 2.0 mm y pestilloSIGUIENTE:TS-Q002133A-184 Encabezado de pasador SMT de ángulo recto con paso de 2.0 mm
Parámetros técnicos Especificación Dibujos
Agujero DIMA DIMB DIMC
2 2 8 4.8
3 4 10 6.8
4 6 12 8.8
5 8 14 10.8
6 10 16 12.8
7 12 18 14.8
8 14 20 16.8
9 16 22 18.8
10 18 24 20.8
11 20 26 22.8
12 22 28 24.8
13 24 30 26.8
14 26 32 28.8
15 28 34 30.8
16 30 36 32.8
Paso:  2.0 mm
Corriente nominal:  2A (CA/CC)
Voltaje nominal:  250 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Cables aplicables:  GTE #24 – #30
Espesor de PCB aplicable:  0.8 mm – 1.6 mm

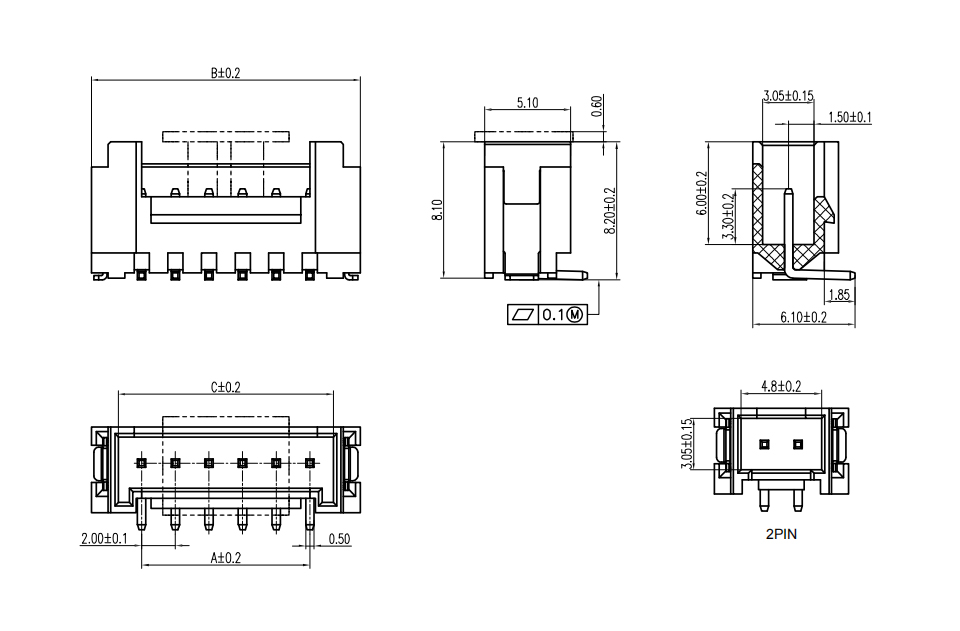

Dimensiones Diagrama de circuito

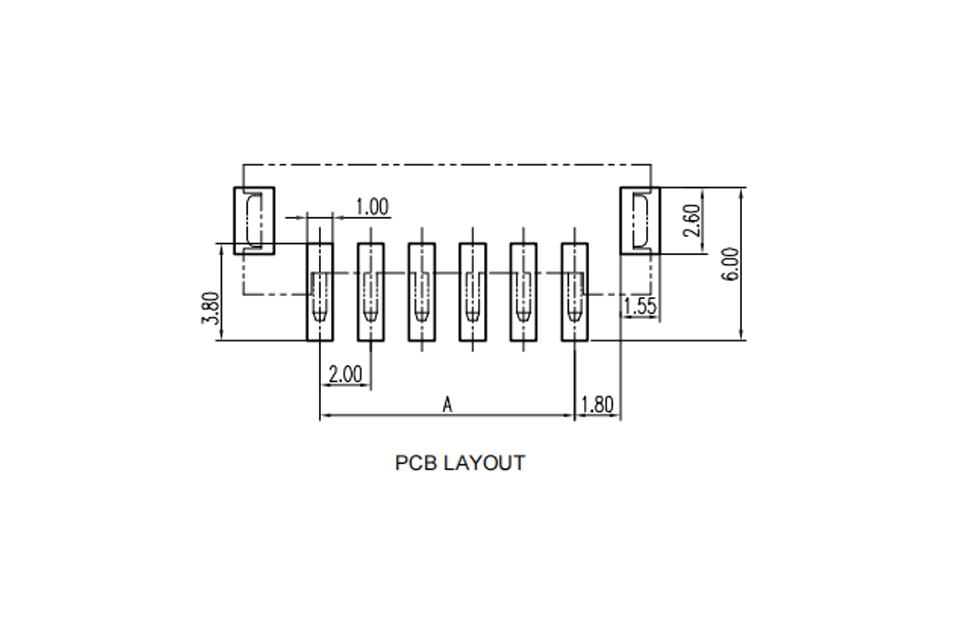

Diseño de PCB
