Inicio · Productos · Conector de encabezado de pin · TS-Q002154-184 Cabezal de pasador SMT de ángulo recto con paso de 2.0 mm y pestillo
  • TS-Q002154-184 Cabezal de pasador SMT de ángulo recto con paso de 2.0 mm y pestillo
  • TS-Q002154-184 Cabezal de pasador SMT de ángulo recto con paso de 2.0 mm y pestillo
Conector de encabezado de pin

TS-Q002154-184 Cabezal de pasador SMT de ángulo recto con paso de 2.0 mm y pestillo

1. La superficie del producto debe estar limpia y libre de óxido, oxidación, grietas, defectos del núcleo, rebabas,
y otros daños mecánicos;
2. Material plástico: resina resistente a altas temperaturas; Color: natural;
3. Material del pasador: latón estañado;
4. Material de la lengüeta de soldadura: latón estañado

Inquirir Descargar PDF
ANTERIOR:TS-Q002210-134 Conector de pasador recto de paso de 2.0 mmSIGUIENTE:TS-Q002147-184 Cabezal de pasador SMT vertical de paso de 2.0 mm con pestillo
Parámetros técnicos Especificación Dibujos
Agujero DIMA DIMB DIMC
2 2 8 4.8
3 4 10 6.8
4 6 12 8.8
5 8 14 10.8
6 10 16 12.8
7 12 18 14.8
8 14 20 16.8
9 16 22 18.8
10 18 24 20.8
11 20 26 22.8
12 22 28 24.8
13 24 30 26.8
14 26 32 28.8
15 28 34 30.8
16 30 36 32.8
Número de núcleos  A B  C
2  2.0  8.0  4.8
3  4.0  10.0  6.8
4  6.0  12.0  8.8
5  8.0  14.0  10.8
6  10.0  16.0  12.8
7  12.0  18.0  14.8
8  14.0  20.0  16.8
9  16.0  22.0  18.8
10  18.0  24.0  20.8
11  20.0  26.0  22.8
12  22.0  28.0  24.8
13  24.0  30.0  26.8
14  26.0  32.0  28.8
15  28.0  34.0  30.8
16  30.0  36.0  32.8

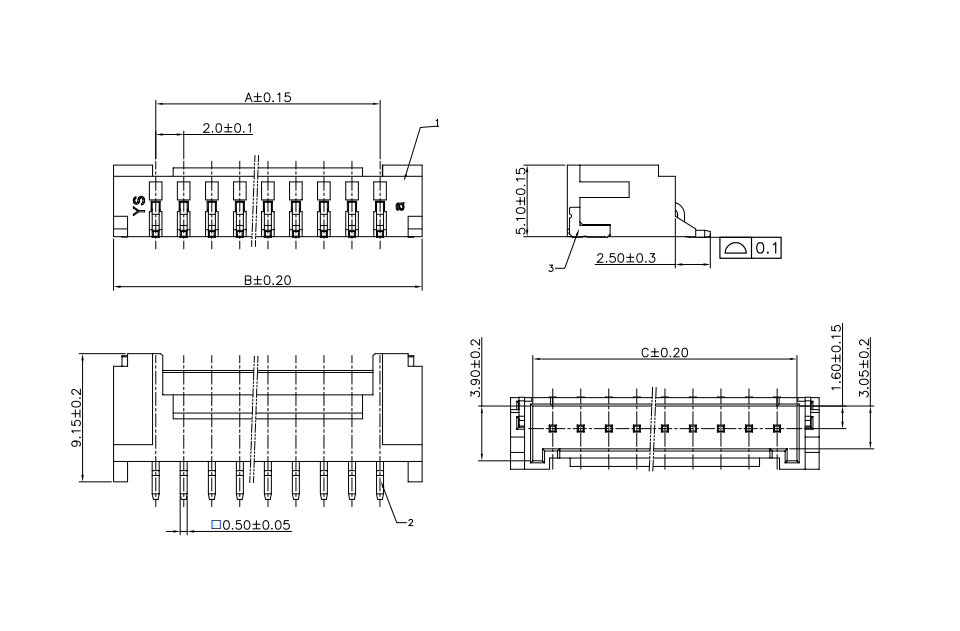

Dimensiones Diagrama de circuito

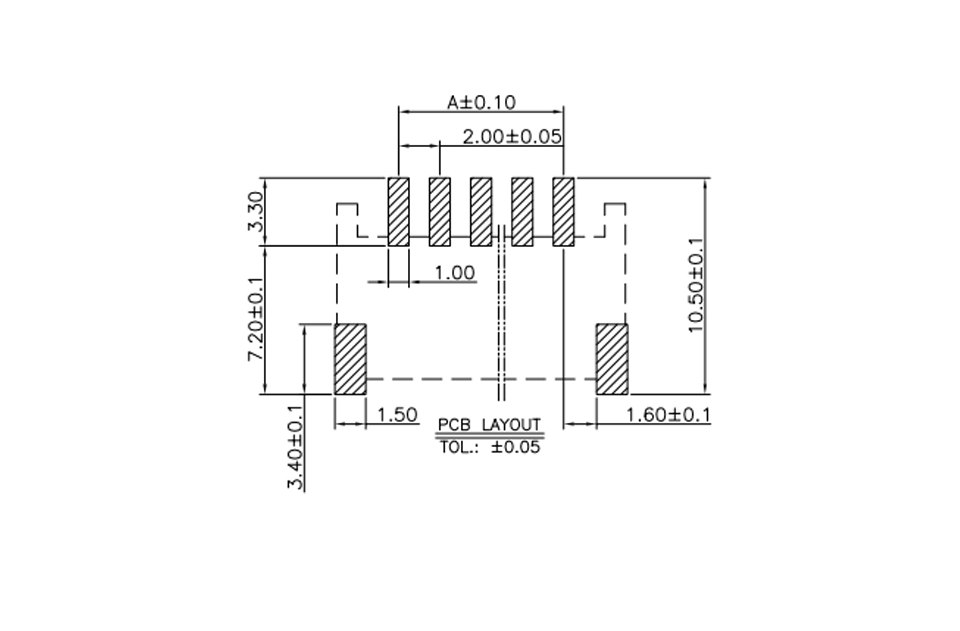

Diseño de PCB
