Inicio · Productos · Conector de encabezado de pin · CO-A005011-184 Cabezal de pasador SMT vertical de paso de 2.54 mm con pestillo
  • CO-A005011-184 Cabezal de pasador SMT vertical de paso de 2.54 mm con pestillo
  • CO-A005011-184 Cabezal de pasador SMT vertical de paso de 2.54 mm con pestillo
Conector de encabezado de pin

CO-A005011-184 Cabezal de pasador SMT vertical de paso de 2.54 mm con pestillo

1. TOL H0.001. La superficie del producto está limpia y libre de óxido, oxidación, grietas, defectos del núcleo, rebabas y otros daños mecánicos;
2. Material plástico: poliéster resistente a altas temperaturas; Color: Natural;
3. Material metálico: Latón estañado;

Inquirir Descargar PDF
ANTERIOR:CO-A010018-134 Conector de pasador de ángulo recto de paso de 2.54 mmSIGUIENTE:TS-Q024078-134 Conector de pasador recto de paso de 2.54 mm
Parámetros técnicos Especificación Dibujos
No.of
Contactos		 Dimensión
 F B C
2  2.5  9.9  5.9
3  5.0  12.4  8.4
4TO  7.5  14.9  10.9
5TO  10.0  17.4  13.4
6  12.5  19.9  15.9
7MO  15.0  22.4  18.4
8o  17.5  24.9  20.9
9o  20.0  27.4  23.4
10  22.5  29.9  25.9
11  25.0  32.4  28.4
12  27.5  34.9  30.9
13  30.0  37.4  33.4
14  32.5  39.9  35.9
15  35.0  42.4  38.4
16  37.5  44.9  40.9
Paso: 2.5 mm
Corriente nominal:  3A CA،CC
Tensión nominal:  250 V CA،CC
Rango de temperatura:  -25°Cto +85°C
Cables aplicables:  AWG22#~30#
Espesor de placa de PC aplicable:  1.6 mm

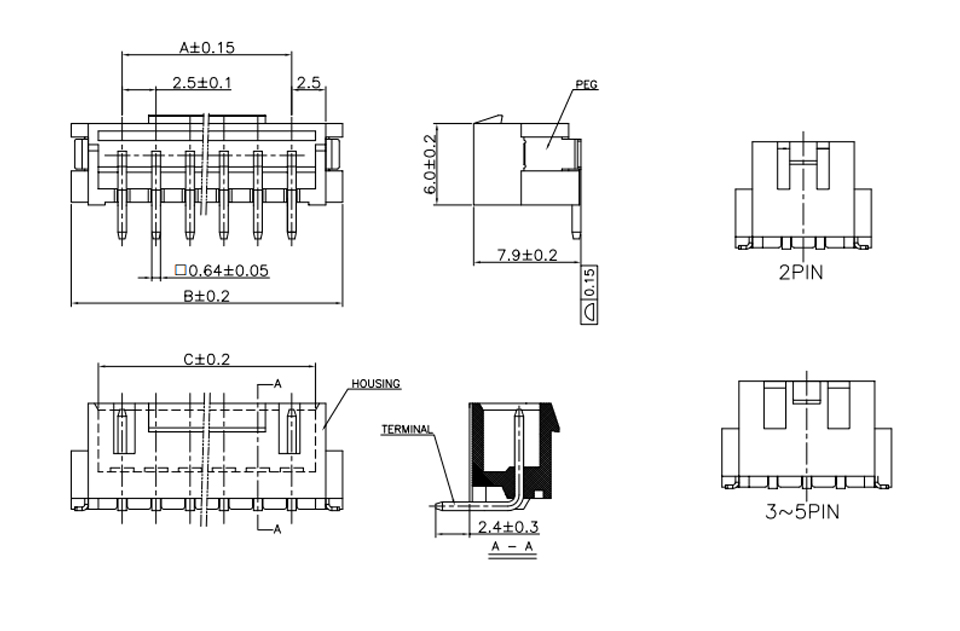

Dimensiones Diagrama de circuito

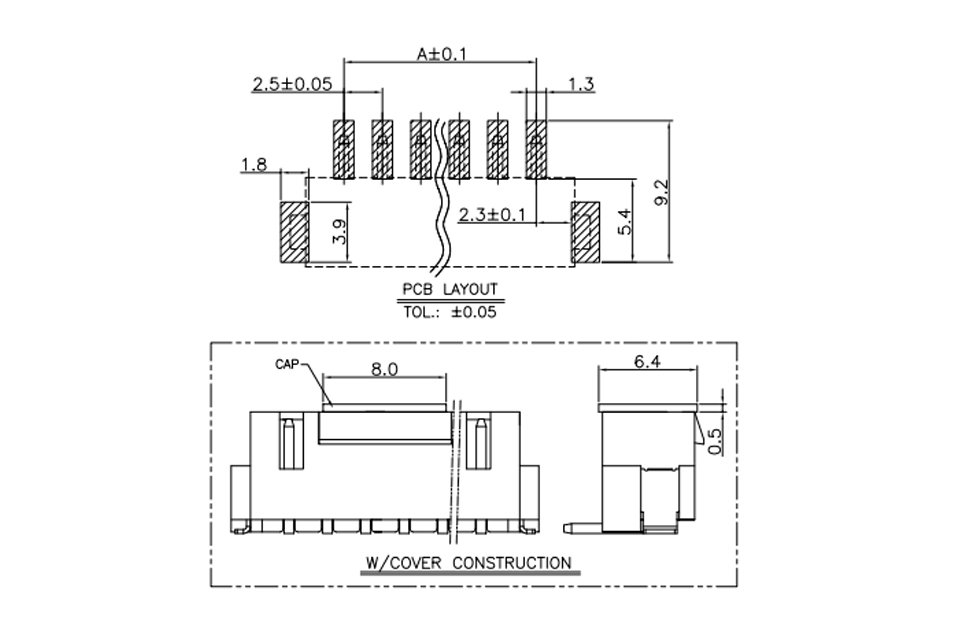

Diseño de PCB
