CO-A002013 Conector de cabezal SMT vertical de paso de 1.5 mm con pestillo de bloqueo

Inquirir Descargar PDF
ANTERIOR:CO-A001035-134 Conector de pasador de ángulo recto de paso de 1.5 mmSIGUIENTE:CO-A002013 Conector de cabezal SMT horizontal de paso de 1.5 mm con pestillo de bloqueo
Parámetros técnicos Especificación Dibujos
PIN. DIM A DIM B DIM C
2 pines 1.50  4.30  3.70
3 pines 3.00  5.80  5.20
4 pines 4.50  7.30  6.70
5 pines 6.00  8.80  8.20
6 pines 7.50  10.30  9.70
7 pines 9.00  11.80  11.20
8 pines 10.50  13.30  12.70
9 pines 12.00  14.80  14.20
10 pines 13.50  16.30  15.70
11 pines 15.00  17.80  17.20
12 pines 16.50  19.30  18.70
13 pines 18.00  20.80  20.20
14 pines 19.50  22.30  21.70
15 pines 21.00  23.80  23.20
Corriente nominal:  3.0 A
Resistencia de contacto:  50 millones
Resistencia de aislamiento:  100 MΩ
Voltaje de resistencia:  500 V, 50 Hz, 1 min

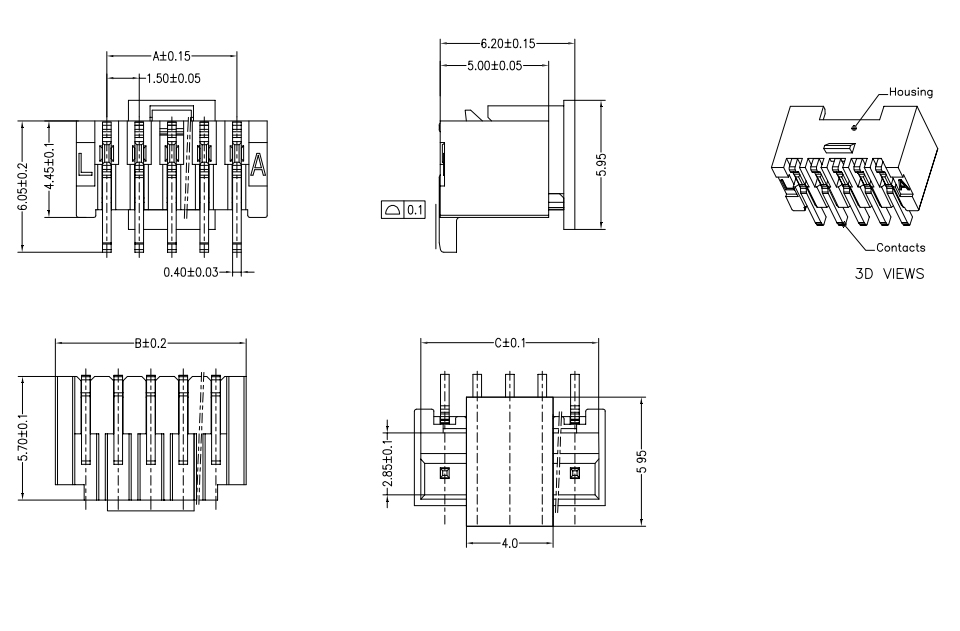

Dimensiones Diagrama de circuito

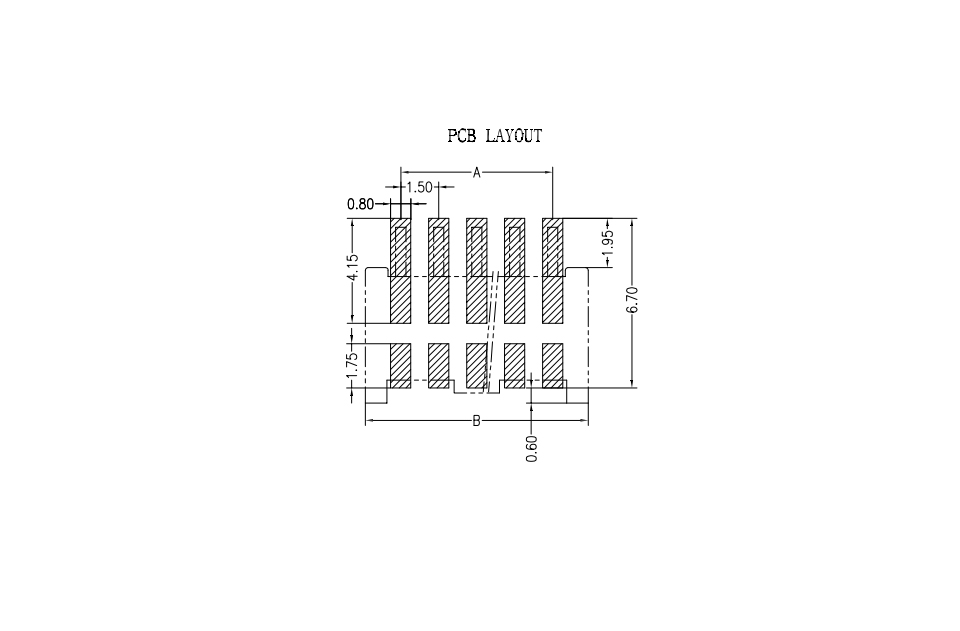

Diseño de PCB
