CO-A002013 Conector de cabezal SMT horizontal de paso de 1.5 mm con pestillo de bloqueo

1. Coloque los productos terminados en carretes, con 1.000 piezas por carrete. Coloque un certificado de conformidad en cada carrete y luego coloque los carretes que contienen los productos en una caja exterior. Cubra previamente la caja exterior con una bolsa grande de PE y coloque un certificado de conformidad en la caja exterior.
2. Todos los materiales deben cumplir con los estándares RoHS con respecto al control de sustancias peligrosas.

Inquirir Descargar PDF
ANTERIOR:CO-A002013 Conector de cabezal SMT vertical de paso de 1.5 mm con pestillo de bloqueoSIGUIENTE:TS-K009026-184 Cabezal de pasador SMT vertical de paso de 1.5 mm
Parámetros técnicos Especificación Dibujos
ALFILER. DIM A DIM B DIM C
2 pines 1.5 4.3 3.7
3 pines 3 DEL MISMO 5.8 5.2
4 pines 4.5 7.3 6.7
5 pines 6 8.8 8.2
6 pines 7.5 10.3 9.7
7 pines 9 11.8 11. 20
8 pines 10.5 13.3 12.7
9 pines 12 14.8 14.2
10 pines 13.5 16.3 15.7
11 pines 15 17.8 17.2
12 pines 16.5 19.3 18.7
13 pines 18 20.8 20.2
14 pines 19.5 22.3 21.7
15 pines 21 23.8 23.2
Polos:  02 a 15
Resistencia de contacto: <20mΩ
Resistencia de aislamiento: >1000ΜΩ
Tensión nominal: 350 V CA CC
Corriente nominal: 3.0 A CA CC
Voltaje de resistencia:  500 V CA/minuto
Rango de temperatura: -25℃~ +85°℃
Vivienda:  LCP UL94V-0. Natural(Beige)
Contactos:  Fósforo Bronce/MATE Sn

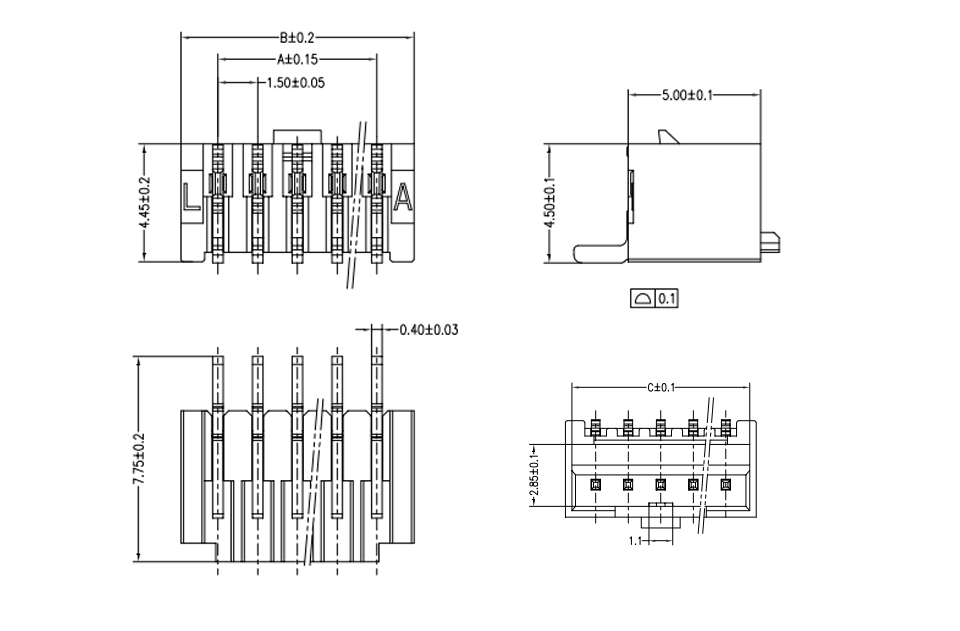

Dimensiones Diagrama de circuito

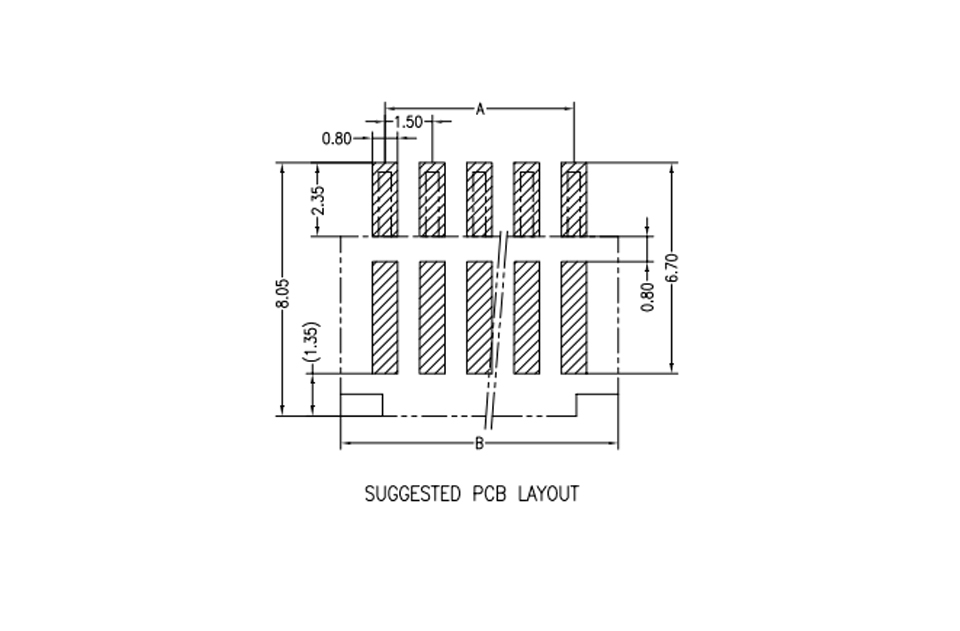

Diseño de PCB
