Inicio · Productos · Conector de encabezado de pin · TS-K009026-184 Cabezal de pasador SMT vertical de paso de 1.5 mm
  • TS-K009026-184 Cabezal de pasador SMT vertical de paso de 1.5 mm
  • TS-K009026-184 Cabezal de pasador SMT vertical de paso de 1.5 mm
Conector de encabezado de pin

TS-K009026-184 Cabezal de pasador SMT vertical de paso de 1.5 mm

 1. La superficie del producto está limpia y libre de óxido, oxidación, grietas, defectos del núcleo, rebabas y otros daños mecánicos;
 2. Material plástico: poliéster resistente a altas temperaturas; color: natural;
 3. Pestañas de soldadura: latón estañado;
 4. Pasadores de contacto: latón, estañado.

Inquirir Descargar PDF
ANTERIOR:CO-A002013 Conector de cabezal SMT horizontal de paso de 1.5 mm con pestillo de bloqueoSIGUIENTE:TS-Q002013-184 Encabezado de pasador SMT de ángulo recto con paso de 1.5 mm
Parámetros técnicos Especificación Dibujos
Número de núcleos A B C
2 1.5 6 3.6
3 3 7.5 5.1
4 4.5 9 6.6
5 6 10.5 8.1
6 7.5 12 9.6
7 9 13.5 11.1
8 10.5 15 12.6
9 12 16.5 14.1
10 13.5 18 15.6
11 15 19.5 17.1
12 16.5 21 18.6
13 18 22.5 20.1
Paso:  1.5 mm
Corriente nominal:  1A (CA/CC)
Voltaje nominal:  50 V (CA/CC)
Rango de temperatura:  -25°C a +85°C
Cables aplicables:  GTE #26 – #32
Espesor de PCB aplicable:  0.6 mm – 1.2 mm

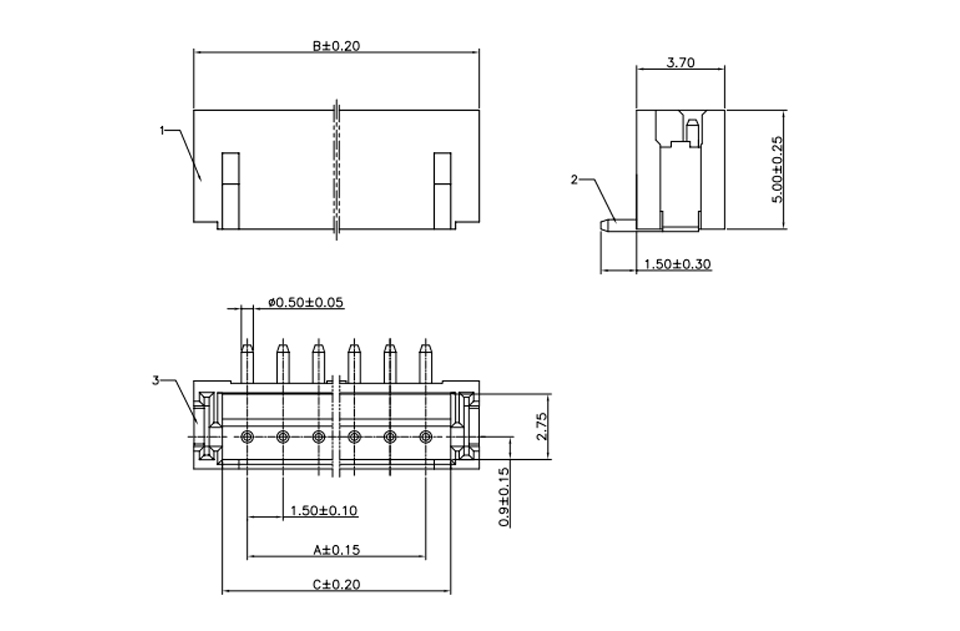

Dimensiones Diagrama de circuito

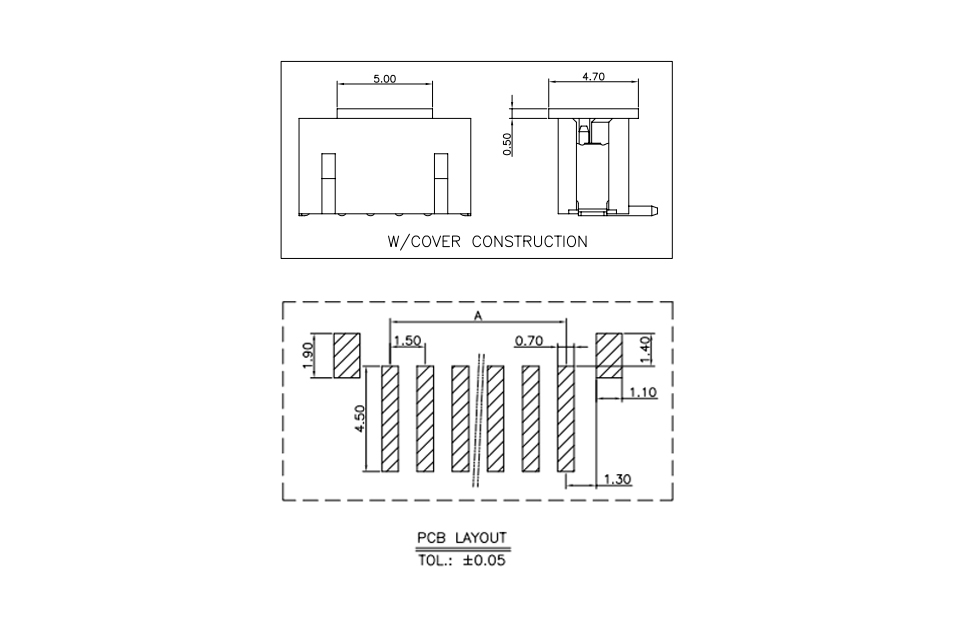

Diseño de PCB
