Pin de resorte para conector electrónico

Módulo de pines Pogo TS-K009260 – 5 pines cargados por resorte

Inquirir Descargar PDF
ANTERIOR:TS-K009257 Módulo POGOPIN-02SIGUIENTE:TS-K009259 Módulo Pogo Pin - Poste de latón 04

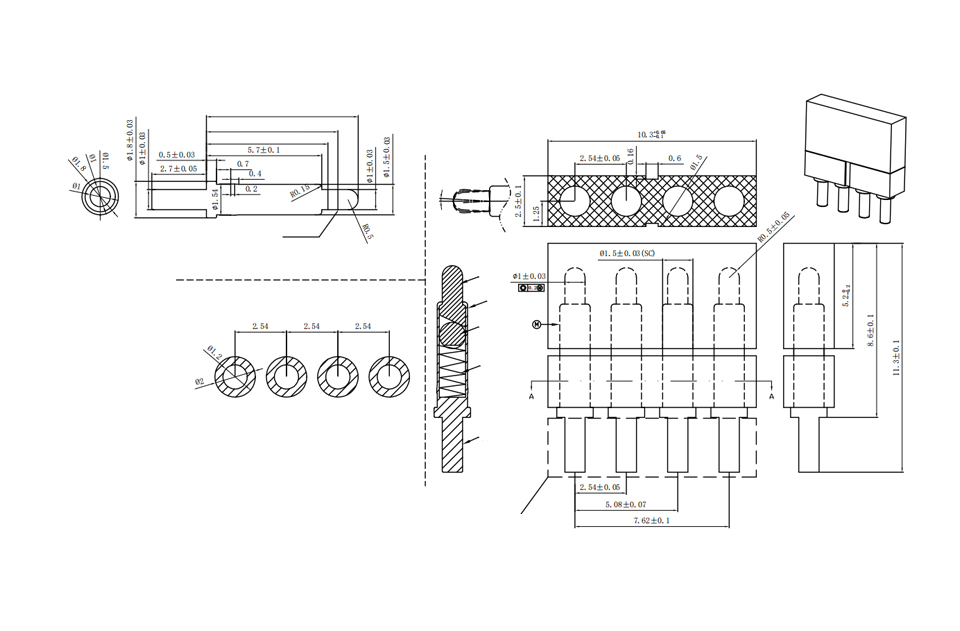

Parámetros técnicos Dibujos
Aguja:  Latón
Manga:  Latón
Bola de acero:  SUS304
Primavera:  SUS304
Plástico:  PA9T (UL94V-0) negro
Aguja:  Chapado de platino de 20 micrones, chapado de oro de 10 micrones,
Revestimiento de paladio de 10 micrones, revestimiento de oro de 3 micrones,
Revestimiento de cobre, estaño y zinc de 40–120 micrones, cobre de 80–160 micrones;
Bola: baño de oro de 2 micrones, baño de níquel de 50–100 micrones;
Tubo de aguja: baño de platino de 10 micrones, baño de oro de 10 micrones,
Revestimiento de paladio de 10 micrones, revestimiento de oro de 3 micrones,
Recubrimiento de cobre, estaño y zinc de 40–120 micrones, cobre de 80–160 micrones; Recubrimiento de oro de 3 micrones en el área soldada.
Especificaciones: Altura de trabajo 1.5 mm, fuerza del resorte 150 g ± 20
Carrera máxima de compresión:  1.5 mm
Vida útil:  Más de 10.000 ciclos
Tensión y corriente máximas nominales:  24 V CC, 5 A
Resistencia de contacto:  Menos de 50 me
Parámetros ambientales: 5.1 Resistencia a altas temperaturas: 260 °C
5.2 Rango de temperatura de almacenamiento y funcionamiento: -40 °C a 85 °C
5.3 Rango de humedad: 10% RH a 90% RH
5.4 Sal pulverizada: Sin corrosión después de 192 horas en una solución industrial de cloruro de sodio al 5% 5.5 Cobertura de soldadura en áreas soldadas >95% a una temperatura de 245°C ±5
Requisitos de impermeabilización:  La interfaz de acoplamiento entre los pasadores y la carcasa de plástico debe cumplir con IPX5
Notas:  Cuando la corriente supera 1A, se debe incorporar un circuito de retardo de tiempo (3 segundos)
Peso:  0.55 g
Diagrama de circuito
Diseño de PCB
