Pin de resorte para conector electrónico

TS-K009259 Módulo Pogo Pin - Poste de latón 04

Inquirir Descargar PDF
ANTERIOR:Módulo de pines Pogo TS-K009260 – 5 pines cargados por resorteSIGUIENTE:TS-K009256 POGOPÍN-01

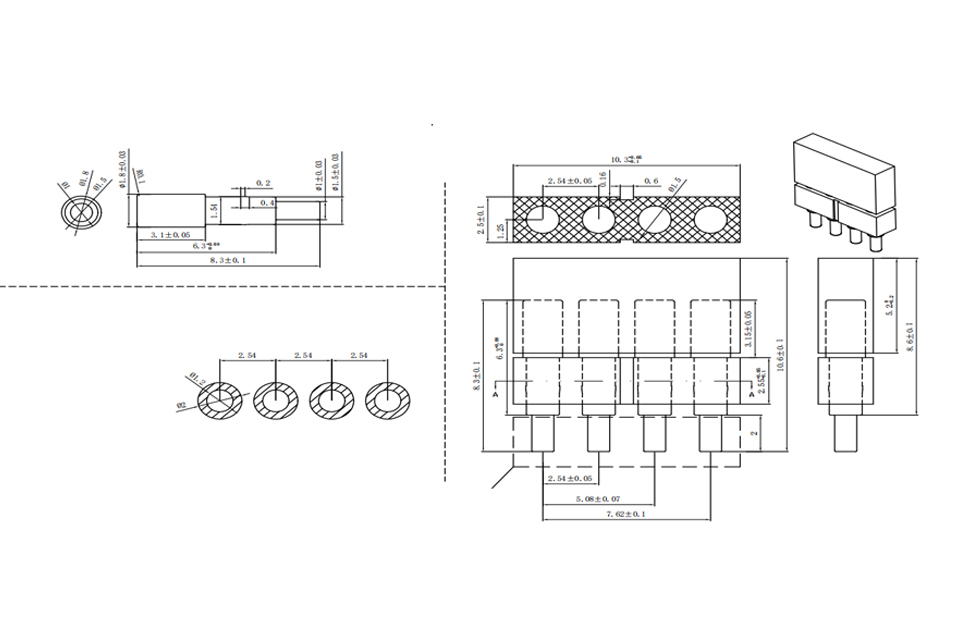

Parámetros técnicos Dibujos
Alfileres de cobre:  Latón; Plástico: PA9T (UL94V-0), negro
Parámetros de tratamiento de superficies:  El poste de cobre está revestido con una capa de platino de 20 micrones sobre una capa de oro de 10 micrones, seguida de una capa de paladio de 10 micrones y una capa de oro de 3 micrones. El espesor del revestimiento varía de 40 a 120 micrones para la aleación de cobre, estaño y zinc y de 80 a 160 micrones para el cobre. El área de soldadura está revestida con 3 micropulgadas de oro.
Vida útil:  Más de 10.000 ciclos
Tensión y corriente máximas nominales:  24 V CC, 5 A
Resistencia de contacto:  Menos de 50 me
Parámetros ambientales: 5.1 Resistencia a altas temperaturas: 260 °C
5.2 Rango de temperatura de almacenamiento y funcionamiento: -40 °C a 85 °C
5.3 Rango de humedad: 10% RH a 90% RH
5.4 Sal pulverizada: Sin corrosión después de 192 horas en una solución industrial de cloruro de sodio al 5%
5.5 Cobertura de soldadura en el área soldada >95% a una temperatura de 245°C ±5
Requisitos de impermeabilización:  La interfaz de acoplamiento entre los pasadores y la carcasa de plástico debe cumplir con IPX5
Notas:  Cuando la corriente supera 1A, se debe incorporar un circuito de retardo de tiempo (3 segundos)
Peso:  0.7 g
Diagrama de circuito
Diseño de PCB
