Inicio · Productos · Conector de encabezado de pin · TS-S011196-134 Conector de pasador de ángulo recto plano de paso de 3.96 mm
  • TS-S011196-134 Conector de pasador de ángulo recto plano de paso de 3.96 mm
  • TS-S011196-134 Conector de pasador de ángulo recto plano de paso de 3.96 mm
Conector de encabezado de pin

TS-S011196-134 Conector de pasador de ángulo recto plano de paso de 3.96 mm

Inquirir Descargar PDF
ANTERIOR:CO-A007007A-134 Conector de pasador recto de paso de 3.96 mmSIGUIENTE:TS-S011184-134 VH Conector de pasador de ángulo recto de paso de 3.96 mm
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–12
Medidor de cable aplicable:  GTE #22 – #18
Espesor de PCB aplicable:  1.6 mm
Rango de temperatura:  -25°C a 85°C
Clasificación de voltaje:  250 V CA/CC
Calificación actual:  7.5 A
Resistencia de contacto:  ≤ 0.015 Ω
Resistencia de aislamiento:  ≥ 1000 MΩ
Voltaje de resistencia:  1500 V CA / 1 min
Poles PTipo Dimensiones mm
A B
2  3.96-2A 3.96  7.92
3 del mismo  3.96-3A 7.92  11.88
4  3.96-4A 11.88  15.84
5 del mismo  3.96-5A 15.84  19.8
6 del mismo  3.96-6A 19.8  23.76
7 del mismo  3.96-7A 23.76  27.72
8 del mismo  3.96-8A 27.72  31.68
9  3.96-9A 31.68  35.64
10    3.96-10A    355.64  39.6
11    3.96-11A   39.6  43.56
12    3.96-12A   43.56  47.52

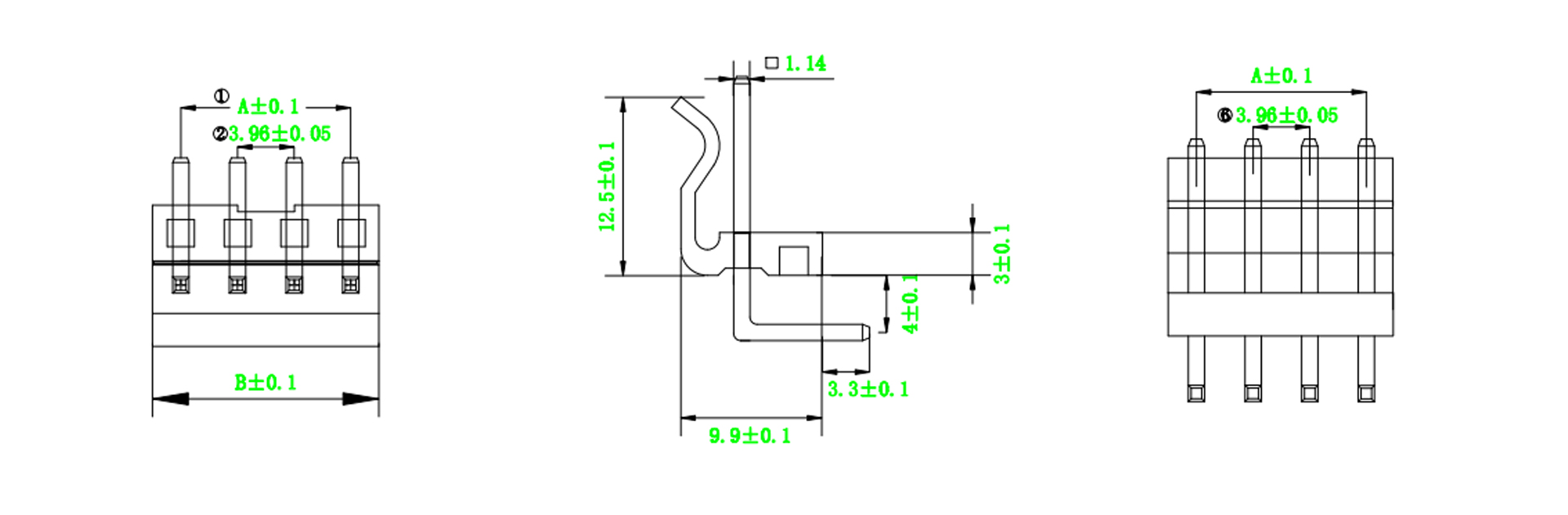

Dimensiones
