TS-S011184-134 VH Conector de pasador de ángulo recto de paso de 3.96 mm

Inquirir Descargar PDF
ANTERIOR:TS-S011196-134 Conector de pasador de ángulo recto plano de paso de 3.96 mmSIGUIENTE:TS-S011152-134 VH Conector de pasador recto de paso de 3.96 mm
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–12
Medidor de cable aplicable:  GTE #22 – #18
Espesor de PCB aplicable:  1.6 mm
Rango de temperatura:  -25°C a 85°C
Clasificación de voltaje:  250 V CA/CC
Calificación actual:  7.5 A
Resistencia de contacto:  ≤ 0.015 Ω
Resistencia de aislamiento:  ≥ 1000 MΩ
Voltaje de resistencia:  1500 V CA / 1 min
Polos Tipo Dimensiones etc
A B
2  VH-2A 3.96  7.92
3  VH-3A 7.92  11.88
4  VH-4A 11.88  15.84
5  VH-5A 15.84  19.8
6  VH-6A 19.8  23.76
7  VH-7A 23.76  27.72
8  VH-8A 27.72  31.68
9  VH-9A 31.68  35.64
10  VH-10A 35.64  39.6
11  VH-11A 39.6  43.56
12  VH-12A 43.56  47.52
Material:   EN66

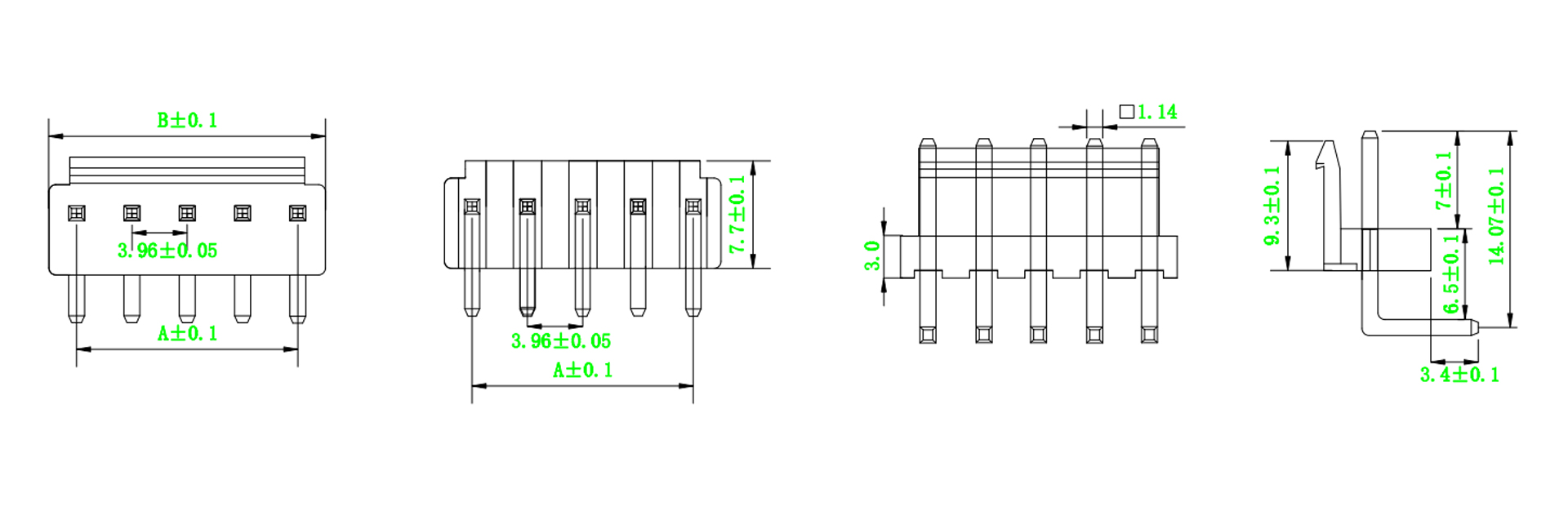

Dimensiones
