TS-Q027002-134 Conector de pasador recto de paso de 4.2 mm

Inquirir Descargar PDF
ANTERIOR:No artículo anteriorSIGUIENTE:TS-Q002321-134 Conector de pasador de ángulo recto de paso de 4.2 mm
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–12
Medidor de cable aplicable:  GTE #18–#22
Espesor de PCB aplicable:  1.7 mm
Rango de temperatura:  -25°C a +85°C
Clasificación de voltaje:  300 V CA/CC
Calificación actual:  7.5A
Resistencia de contacto:  ≤0.015Ω
Resistencia de aislamiento:  ≥1000MΩ
Voltaje de resistencia:  1000V CA / 1 min
Polos Tipo Dimensiones mm
A B
2  5569-2*1A 5.40
4  5569-2*2A 4.20  9.60
6 del mismo  5569-2*3A 8.40  13.80
8 del mismo  5569-2*4A 12.60  18.00
10  5569-2*5A 16.80  22.20
12  5569-2*6A 21.00  26.40
14  5569-2*7A 25.20  30.60
16  5569-2*8A 29.40  34.80
18  5569-2*9A 33.60  39.00
20  5569-2*10A 37.80  43.20
22  5569-2*11A 42.00  47.40
24  5569-2*12A 46.00  51.60

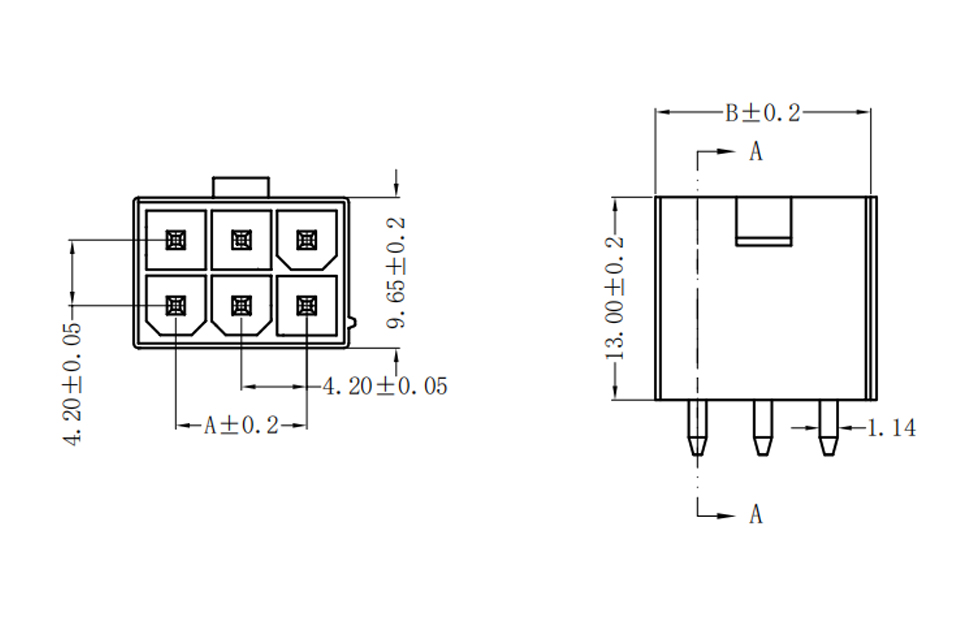

Dimensiones Diagrama de circuito

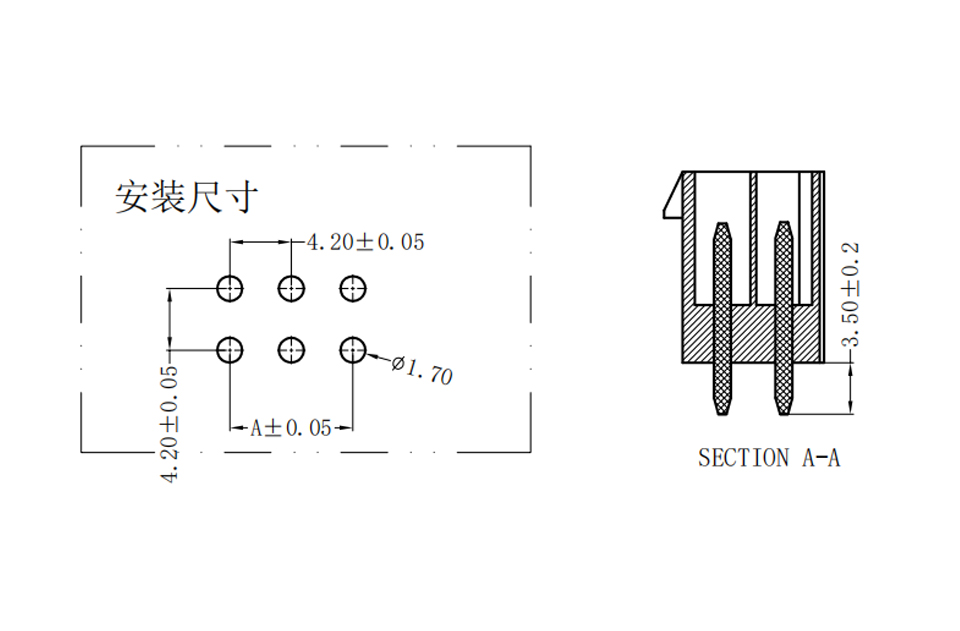

Diseño de PCB
