TS-Q002321-134 Conector de pasador de ángulo recto de paso de 4.2 mm

Inquirir Descargar PDF
ANTERIOR:TS-Q027002-134 Conector de pasador recto de paso de 4.2 mmSIGUIENTE:Conector de cabezal SMT horizontal de paso de 4.0 mm TS-Q003021
Parámetros técnicos Especificación Dibujos
Especificaciones técnicas
Número de contactos:  2–12
Medidor de cable aplicable:  GTE #18–#22
Espesor de PCB aplicable:  1.7 mm
Rango de temperatura:  -25°C a +85°C
Clasificación de voltaje:  300 V CA/CC
Calificación actual:  7.5A
Resistencia de contacto:  ≤0.015Ω
Resistencia de aislamiento:  ≥1000MΩ
Voltaje de resistencia:  1000V CA / 1 min
Agujeros Ttipo Dimensiones mm
A B
2  5569-2*1AW / 5.40
4  5569-2*2AW 4.20  9.60
6  5569-2*3AW 8.40  13.80
8  5569-2*4AW 12.60  18.00
10  5569-2*5AW 16.80  22.20
12  5569-2*6AW 21.00  26.40
14  5569-2*7AW 25.20  30.60
16  5569-2*8AW 29.40  34.80
18  5569-2*9AW 33.60  39.00
20  5569-2*10AW 37.80  43.20
22  5569-2*11AW 42.00  47.40
24  5569-2*12AW 46.00  51.60

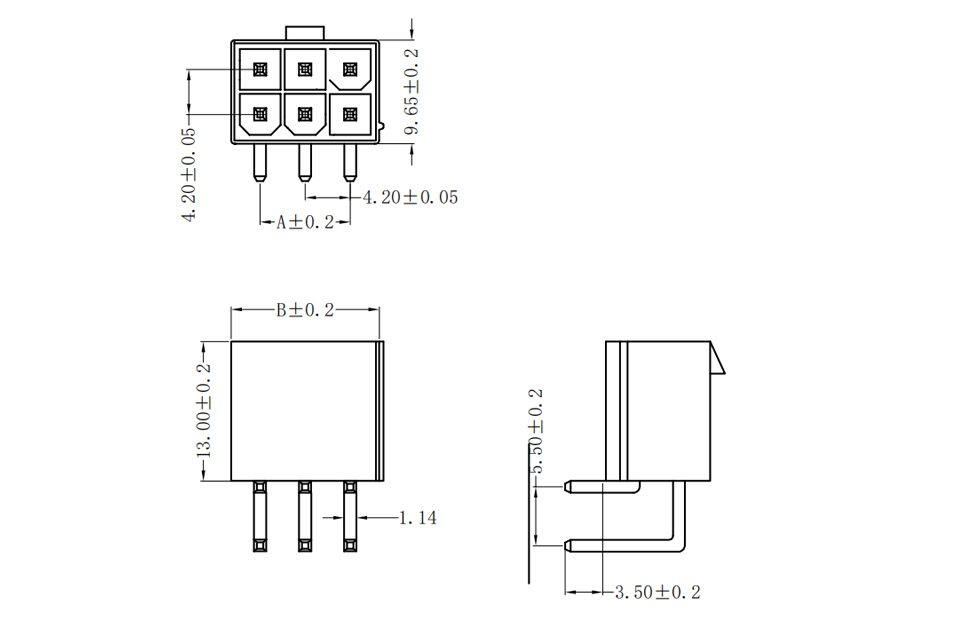

Dimensiones Diagrama de circuito

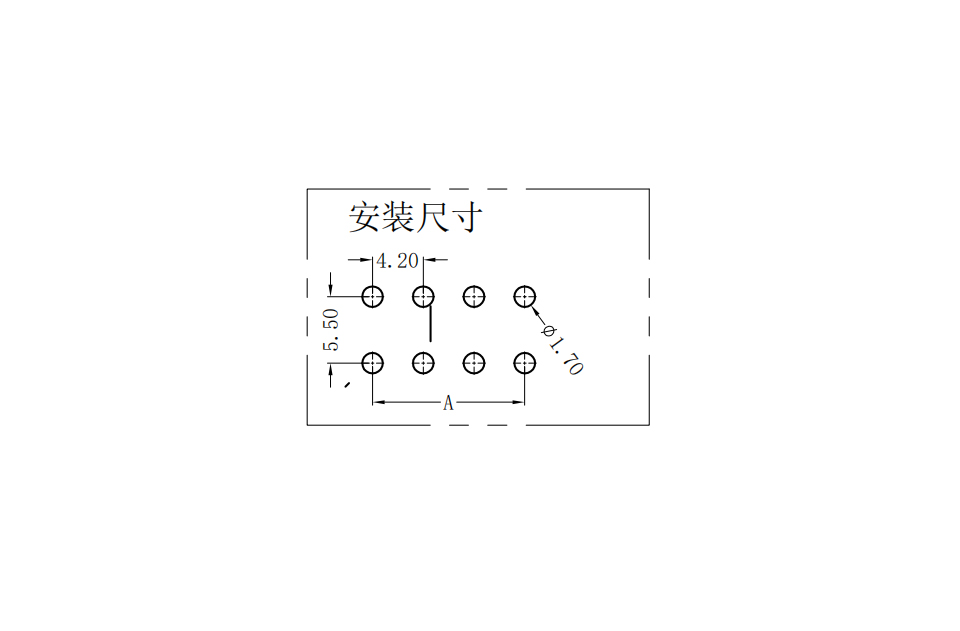

Diseño de PCB
