Inicio · Productos · Serie de conectores Jack · Receptáculo hembra tipo C · TS-S001340-194 L=13.1 Receptáculo hembra SMT vertical tipo C
  • TS-S001340-194 L=13.1 Receptáculo hembra SMT vertical tipo C
  • TS-S001340-194 L=13.1 Receptáculo hembra SMT vertical tipo C
Receptáculo hembra tipo C

TS-S001340-194 L=13.1 Receptáculo hembra SMT vertical tipo C

Inquirir Descargar PDF
ANTERIOR:TS-S013085-194 L=6.8 Receptáculo hembra tipo CSIGUIENTE:TS-S013075-0223 L=2.0 Receptáculo hembra tipo C
Parámetros técnicos Especificación Dibujos
Corriente nominal:  3A
Resistencia de contacto:  40 mΩ MÁX (inicial); 50 mΩ MÁX (después de la prueba)
Resistencia de aislamiento:  100MΩ MIN
Tensión de resistencia dieléctrica:  100 V CA RMS
Fuerza total de inserción:  5–20N; (5–20N después de la prueba de durabilidad)
Fuerza de extracción total:  8–20N; (6–20N después de la prueba de durabilidad)
Durabilidad: 5.000 ciclos
Resistencia a altas temperaturas:  Soldadura por reflujo SMT (pico: 260°C +5°C);
La carcasa de plástico debe estar libre de defectos como ampollas o fusión; la decoloración y la deformación deben permanecer dentro de los límites de tolerancia.
Prueba de soldabilidad:  El área de cobertura de la soldadura debe ser ≥ 95%.
Prueba de pulverización de sal:  24 horas MIN
Temperatura de funcionamiento:  -25°C a +80°C
NO DIM A DIM B DIMC
HC-F10220103S1 13.10  11.05  4.45
HC-F10220103S2 13.70  11.65  4.95
HC-F10220103S3 15.00 horas  12.95  6.25

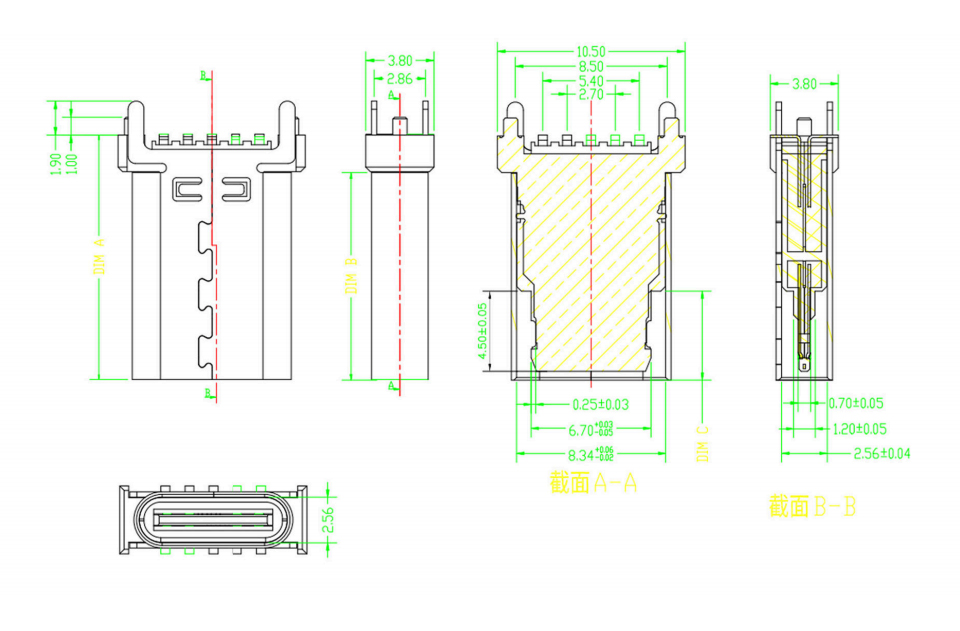

Dimensiones Diagrama de circuito

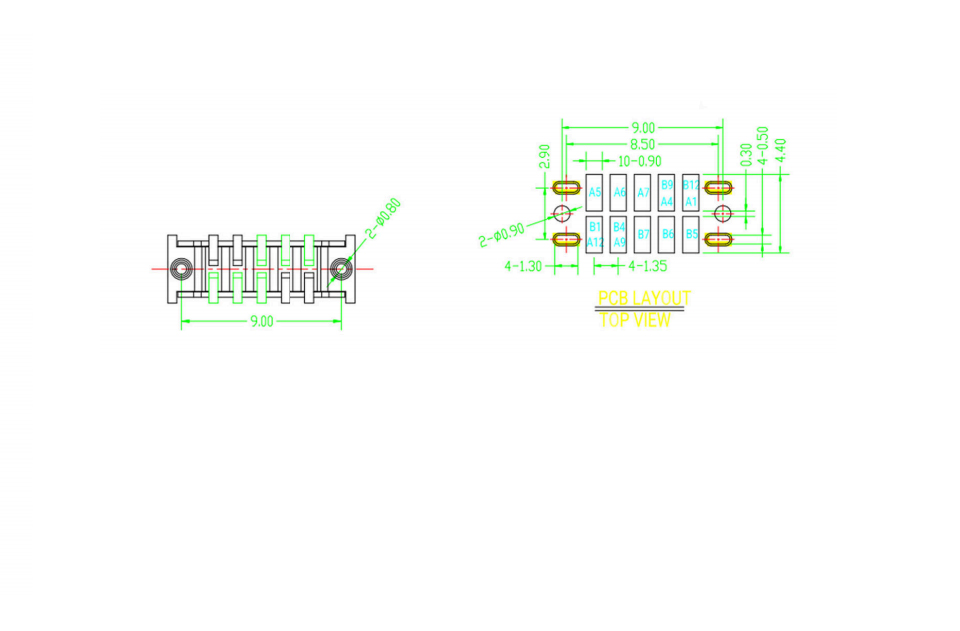

Diseño de PCB
