Inicio · Productos · Conector de encabezado de pin · TS-Q002124-184 Encabezado de pasador SMT vertical de paso de 2.0 mm
  • TS-Q002124-184 Encabezado de pasador SMT vertical de paso de 2.0 mm
  • TS-Q002124-184 Encabezado de pasador SMT vertical de paso de 2.0 mm
Conector de encabezado de pin

TS-Q002124-184 Encabezado de pasador SMT vertical de paso de 2.0 mm

1. La superficie del producto debe estar limpia y libre de óxido, oxidación, grietas, defectos del núcleo, rebabas , y otros daños mecánicos;
2. Material plástico: poliéster resistente a altas temperaturas; color: natural;
3. Pasadores de contacto: latón estañado;
4. Pestañas de soldadura: latón estañado;

Inquirir Descargar PDF
ANTERIOR:TS-Q002133A-184 Encabezado de pasador SMT de ángulo recto con paso de 2.0 mmSIGUIENTE:CO-A008032-134 Conector de pasador recto de paso de 1.5 mm
Parámetros técnicos Especificación Dibujos
Paso:  2.0 mm
Corriente nominal:  2A CA, CC
Voltaje nominal:  100 V CA, CC
Rango de temperatura:  -25°C a +85°C
Cables aplicables:  GTE #24–#32
Espesor aplicable de la placa de PC:  0.8 mm–1.6 mm
Número de núcleos A B   C
2  2.0  7.9  4.75
3  4.0  9.9  6.75
4  6.0  11.9  8.75
5  8.0  13.9  10.75
6  10.0  15.9  12.75
7  12.0  17.9  14.75
8  14.0  19.9  16.75
9  16 21.9  18.75
10  18.0  23.9  20.75
11  20.0  25.9  22.75
12  22.0  27.9  24.75
13  24.0  29.9  26.75
14  26.0  31.9  28.75
15  28.0  33.9  30.75
16  30.0  35.9  32.75

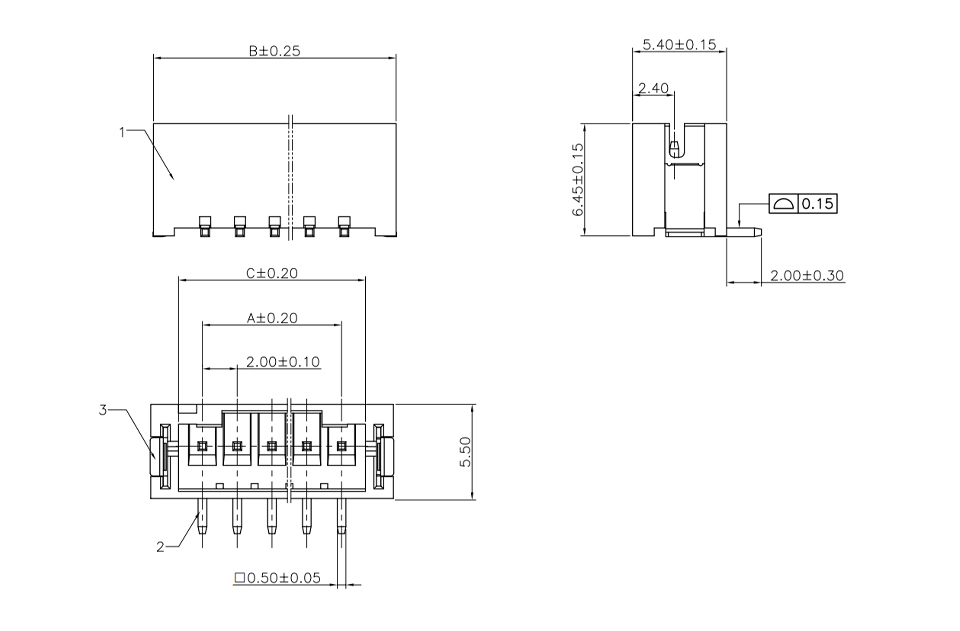

Dimensiones Diagrama de circuito

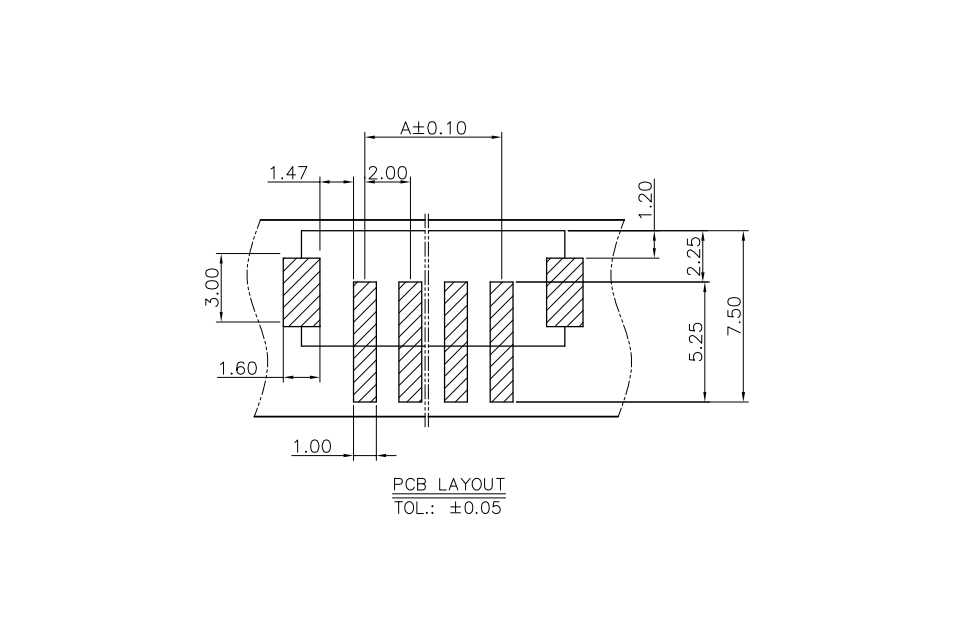

Diseño de PCB
